英國艾西迪晶振,533 SMX-2晶振,5032二腳晶振在很多系統中往往需要多個不同頻率、不同相位的時鐘信號，如何通過一個晶振得到這些時鐘信號？
  除了兩條腿、四條腿的“晶振”器件之外，你還知道哪些能夠產生時鐘的方法？他們的優勢和局限性都是什么？
  在PCB設計的時候時鐘電路部分如何做相關器件的布局、布線？
  晶振的振動就像彈簧；晶體的振動頻率和石英晶體的面積、厚度、切割取向等有關。越長的抖得越慢，越粗的抖得越慢，越軟的抖得越慢，不過太短太細太硬的抖不起來。晶振是機械振動，具有機械振動的特征：形狀、幾何尺寸、質量等，決定振動頻率。
  晶振普遍由石英材質或者陶瓷材質加上內部的晶片組合而成，而晶振的頻率大小取決于晶片的厚度影響。首先，在制作工藝來講，晶片大小以及晶片厚薄與晶振的頻率密切相關，一般來講，石英晶振的頻率越高，需要的石英晶片越薄。
  比如40MHz的石英晶體所需的晶片厚度是41.75微米，這樣的厚度還算可以做到，但100MHz的石英晶體，所需的晶片厚度則是16.7微米。即使厚度可做到但損耗非常高，製成成品後輕輕一跌晶片就碎裂。所以一般在高頻的晶體就要采用三次泛音、五次泛音、七次泛音的技術來達到了。比如基頻為20MHz的晶體，五次泛音之后就可以得到100MHz的晶體。 一般以經驗來講，40MHz以下基本都是基頻晶振，而40MHz以上，則是泛音晶振了。因此，我們不難理解，為什么很多有源晶振頻率基本都算高頻的，并且成本也相對比較貴，有源晶振的成本除了內部晶片較薄以外，再就是自身有加一個振蕩片。

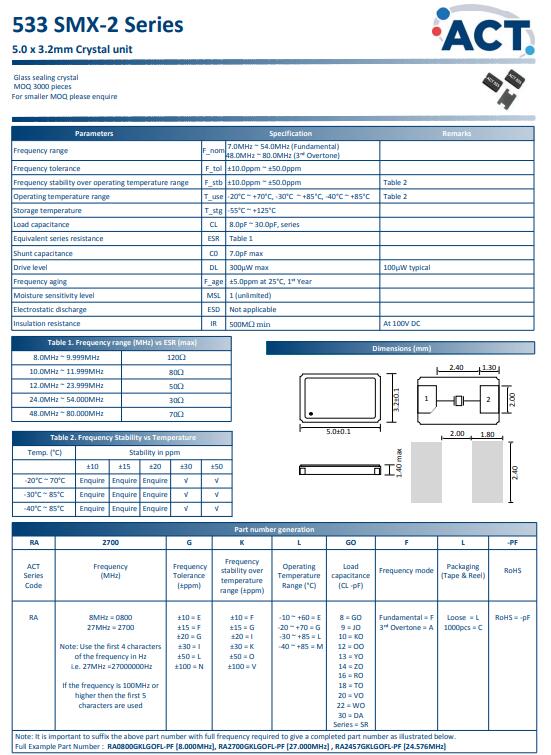

Parameters		Specification	Remarks
Frequency	F_nom	7.0MHz ~ 54.0MHz (Fundamental)               48.0MHz ~ 80.0MHz (3?ǖ Overtone)
Frequency tolerance	F_tol	±10.0ppm ~ ±50.0ppm	At  25°C ± 3°C, For ±5ppm please enquire
Operating temperature range	T_use	‐20°C ~ +70°C ‐30°C  ~ +85°C  ‐40°C ~ +85°C
Storage temperature	T_stg	‐55°C ~ +125°C
Turnover temperature	Ti	25°C ± 5°C
Load capacitance	CL	8pF ~30pF
Equivalent series resistance	ESR	Table 1	100μW typical
Frequency aging	F_age	±5.0ppm max	For ±1.0ppm please enquire

  很多人都知道晶振是電子元器件的一種頻率元件.是用電損耗很小的經過精密切割磨削并鍍上電極焊上引線做成的.它是時鐘電路中最重要的部件,是向顯卡,網卡,主板等其它配件各部分提供基準頻率,石英晶振也像個標尺,工作頻率不穩定會造成相關設備工作頻率不穩定,自然而然就容易出現問題,但由于現制造工藝不斷提高,現在的頻率偏差,溫度穩定性,老化率,密封性等重要技術指標都是很好的,已經不會很容易出現故障,但我們還是需要注意一下晶振的存放條件,以免出現不必要的意外.英國艾西迪晶振,533 SMX-2晶振,5032二腳晶振
  根據我們對晶振的了解,總結出以下幾點的保存方法：
  1.要考慮到周圍的潮濕度.得做好防擠壓措施,放在干燥通風的地方,讓晶體避免受潮導致其他參數發生變化.
  2.前面也說過,晶振是一種易碎的元器件,所以防震措施也是很重要的,不宜放在較高的貨架上,在使用的過程中,也不宜讓晶振跌落,一般來說,從高空跌落的石英晶振不應再次使用.
  3.對于需要剪腳的圓柱晶振,應該注意機械應力的影響.
  4.石英晶振在焊錫過程中,其焊錫的溫度不宜過高,焊錫時間也不宜過長,防止晶體因此發生變化而生產各種參數不穩定.
  5.焊錫之后要對晶振進行清洗,以免絕緣電阻不符合要求.
  6.要保證兩條引腳的焊錫點不相連,否則也會導致晶體停振.
  7.晶振外殼接地時,要確外殼和引腳不被意外連通而導致短路,從而導致晶振不起振.
