Silicon集團為低電源電壓配置低功耗晶體振蕩器
來源：http://www.lnjyxx.com 作者：億金電子 2019年11月14
Silicon晶振公司是一家專業生產芯片和晶振晶體元件的制造商,致力于為用戶提供產品軟件和解決方案,致力于實現更智能,更互聯的世界.在與世界各地的供應商打交道時,致力于達到最高標準的產品質量和商業誠信.
Silicon重視創造力,簡潔性,真實性和多樣性.為全球用戶打造高精密,低功耗,高性能的石英貼片晶振產品,多種產品類型從晶體諧振器到晶體振蕩器滿足客戶需求.Silicon集團為低電源電壓配置低功耗晶體振蕩器.
TS3001/TS3002等低功耗,低電壓CMOS晶體振蕩器的額定工作電壓為1V,消耗的電源電流低至1µA.TS3001/TS3002有源晶振的工作VDD電壓范圍為0.9V–1.8V,在較高電源電壓下運行的系統也可以利用以下低電源電流：該微功耗振蕩器,通過向工作電路中添加一些廉價的晶體管來實現.
在下面的電路中,Q2從較高的V+電壓降低電壓,以降低的電壓為TS3002振蕩器提供電源.的Q1的VBE電壓為Q2的VBE提供補償電壓,從而提供一些溫度跟蹤.可以更改值R1和R2以針對其他V+電壓范圍優化設計,如表1所示.
Q3與R5一起提供輸出電平轉換功能,因此,如果出現以下情況,則輸出電壓可以擺動至V+：需要.選擇Q3是因為其低輸出電容（VDS=15V時指定為3pF;VDS=3V）.可以降低R5的值以增加正擺率,但以電流為代價從V+中提取.在R5=220k的情況下,在FOUT的上升沿期間,trise=2.2µs.
億金電子代理Silicon晶振,Silicon晶體振蕩器,提供優異的產品性能,保證全新原裝,快速的交貨期確保用戶的使用交期零耽擱.億金電子還代理美國CTS晶振,Abracon晶振,FOX晶振,IDT晶振等品牌.型號規格一應俱全,總有一款適合你.
Silicon重視創造力,簡潔性,真實性和多樣性.為全球用戶打造高精密,低功耗,高性能的石英貼片晶振產品,多種產品類型從晶體諧振器到晶體振蕩器滿足客戶需求.Silicon集團為低電源電壓配置低功耗晶體振蕩器.
TS3001/TS3002等低功耗,低電壓CMOS晶體振蕩器的額定工作電壓為1V,消耗的電源電流低至1µA.TS3001/TS3002有源晶振的工作VDD電壓范圍為0.9V–1.8V,在較高電源電壓下運行的系統也可以利用以下低電源電流：該微功耗振蕩器,通過向工作電路中添加一些廉價的晶體管來實現.
在下面的電路中,Q2從較高的V+電壓降低電壓,以降低的電壓為TS3002振蕩器提供電源.的Q1的VBE電壓為Q2的VBE提供補償電壓,從而提供一些溫度跟蹤.可以更改值R1和R2以針對其他V+電壓范圍優化設計,如表1所示.

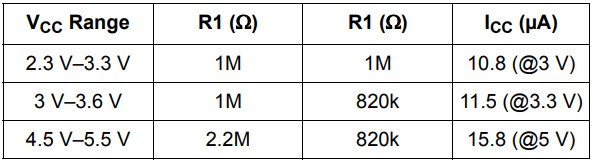

表1.各種VCC范圍的R1和R2值

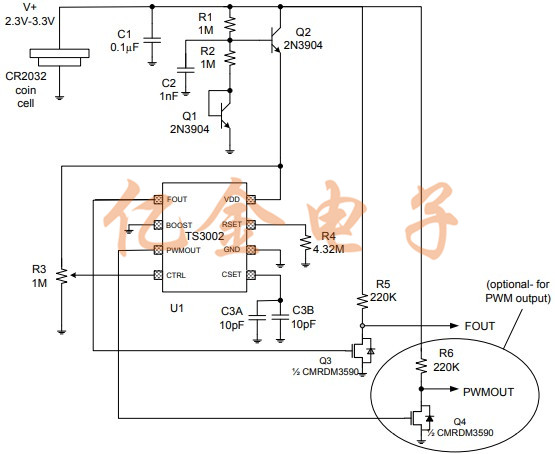

圖1.從CR2032紐扣電池工作的TS3002
Silicon Labs對我們的晶振產品質量,社會和環境管理系統采用嚴格的過程控制和持續改進.節約能源和寶貴資源,設計更小,更節能的SMD晶振,投資可持續技術,為更清潔,更健康的環境做出貢獻,具有良好的商業意義.億金電子代理Silicon晶振,Silicon晶體振蕩器,提供優異的產品性能,保證全新原裝,快速的交貨期確保用戶的使用交期零耽擱.億金電子還代理美國CTS晶振,Abracon晶振,FOX晶振,IDT晶振等品牌.型號規格一應俱全,總有一款適合你.
