已經出現晶體和陶瓷晶振替代元件,廠家應當引起重視
來源：http://www.lnjyxx.com 作者：億金電子 2020年08月22
已經出現晶體和陶瓷晶振替代元件,廠家應當引起重視
石英晶振產品是電子產品必須的,只因其輸出的頻率信號是產品或設備工作和穩定工作的先決條件;頻率穩定性越高對應用產品的裨益會越大,當然,石英晶振的其他參數也會有一定的影響;曾經,我們認為石英晶振產品于電子產品來說是無可替代的,甚至很長一段時間也都是這樣的,但隨著科學技術的發展,一切都變得有可能起來;這不,如今已經出現晶體和陶瓷晶振的可替代元件硅振蕩器,這應當引起各大廠家的重視.
對于這種新興產品來說,如今還沒打開市場的原因主要還是因為廣大用戶對這樣的產品還不是很了解,并且適用產品也具有一部分原因,未來硅振蕩器的市場會如何我們暫且不論,下面我們來看看其性能到底怎么樣,和晶體和陶瓷晶振的區別又是什么呢?

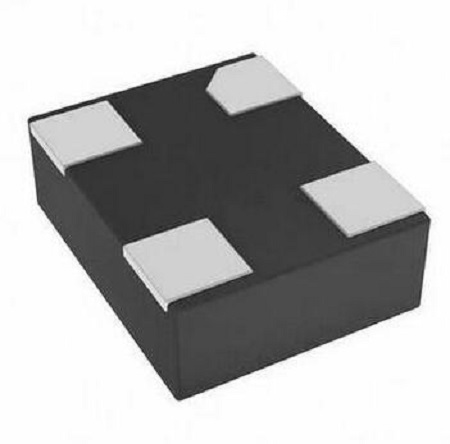

硅振蕩器,這種完全集成的振蕩元件是最簡單的時鐘源.這些器件可產生規定頻率的方波,可直接送入微控制器(µC)的時鐘輸入.硅振蕩器并不依賴于機械共振特性來獲得振蕩頻率,而是基于一個內部的RC時間常數.這樣的設計使硅器件對于外部機械作用不敏感.而且,與傳統振蕩器不同的是,沒有裸露在外的高阻抗節點,這樣使硅振蕩器可以承受更大的濕度和EMI影響.
硅振蕩器與晶體或陶瓷諧振器的比較
微控制器時鐘的供電電壓典型范圍是1V至5.5V,而硅振蕩器典型的供電電壓范圍為2.4V至5.5V.
時鐘噪聲受許多因素的影響,包括放大器的噪聲、電源噪聲、線路板布線、以及振蕩元件固有的噪聲抑制特性等(或品質因數“Q”).晶體的Q值很高,一般而言產生的噪聲最小,特別適合用于要求低基帶噪聲的系統中,例如音頻CODEC.
然而,硅振蕩器占據的空間最小,而且不需要附加的定時元件.對于大多數硅振蕩器來說,所需的外部元件通常只有一個電源旁路電容.
可見這種硅振蕩器還是有一些可取之處的,它相當于是微控制器時鐘的升級版本,具備兩大優越特性,一個基帶噪聲比較低,還有一個就是體積小,但是它的工作電壓比較高,這同時也會增加功耗,并且這種集成振蕩器的穩定性是有限的,目前來說相對于石英晶振和陶瓷晶振這些產品來說還是有一定差距的.
所以,雖然它在一些方面上比石英晶振等產品的性能要好,但是我們需要關注的是如今石英晶振的體積也在不斷縮小,最小的已經可以做到1008這種尺寸了,并且也在不斷也只相位噪聲,這樣發展下去,未必會比硅振蕩器差;看來未來兩者之間的較量會是一個勢均力敵的局面,到底鹿死誰手也不好過早下結論.
雖然如今這種硅振蕩器在市面上還并不常見,也沒有多少廠家對其進行系統性的生產,但是它的出現已經打破了石英晶振無可替代的說法;這應該引起各大晶振廠家的重視,不管未來市場會發展成什么樣,但是早做準備總歸是沒錯的,如此一來的話不管市場發生變化也能夠緊急應對,也不至于到時手忙腳亂.
石英晶振產品是電子產品必須的,只因其輸出的頻率信號是產品或設備工作和穩定工作的先決條件;頻率穩定性越高對應用產品的裨益會越大,當然,石英晶振的其他參數也會有一定的影響;曾經,我們認為石英晶振產品于電子產品來說是無可替代的,甚至很長一段時間也都是這樣的,但隨著科學技術的發展,一切都變得有可能起來;這不,如今已經出現晶體和陶瓷晶振的可替代元件硅振蕩器,這應當引起各大廠家的重視.
硅振蕩器,這種完全集成的振蕩元件是最簡單的時鐘源.這些器件可產生規定頻率的方波,可直接送入微控制器(µC)的時鐘輸入.硅振蕩器并不依賴于機械共振特性來獲得振蕩頻率,而是基于一個內部的RC時間常數.這樣的設計使硅器件對于外部機械作用不敏感.而且,與傳統振蕩器不同的是,沒有裸露在外的高阻抗節點,這樣使硅振蕩器可以承受更大的濕度和EMI影響.
硅振蕩器與晶體或陶瓷諧振器的比較
微控制器時鐘的供電電壓典型范圍是1V至5.5V,而硅振蕩器典型的供電電壓范圍為2.4V至5.5V.
時鐘噪聲受許多因素的影響,包括放大器的噪聲、電源噪聲、線路板布線、以及振蕩元件固有的噪聲抑制特性等(或品質因數“Q”).晶體的Q值很高,一般而言產生的噪聲最小,特別適合用于要求低基帶噪聲的系統中,例如音頻CODEC.
然而,硅振蕩器占據的空間最小,而且不需要附加的定時元件.對于大多數硅振蕩器來說,所需的外部元件通常只有一個電源旁路電容.
可見這種硅振蕩器還是有一些可取之處的,它相當于是微控制器時鐘的升級版本,具備兩大優越特性,一個基帶噪聲比較低,還有一個就是體積小,但是它的工作電壓比較高,這同時也會增加功耗,并且這種集成振蕩器的穩定性是有限的,目前來說相對于石英晶振和陶瓷晶振這些產品來說還是有一定差距的.
雖然如今這種硅振蕩器在市面上還并不常見,也沒有多少廠家對其進行系統性的生產,但是它的出現已經打破了石英晶振無可替代的說法;這應該引起各大晶振廠家的重視,不管未來市場會發展成什么樣,但是早做準備總歸是沒錯的,如此一來的話不管市場發生變化也能夠緊急應對,也不至于到時手忙腳亂.
