LVPECL到LVDS的連接方式有直流耦合和交流耦合兩種方式。

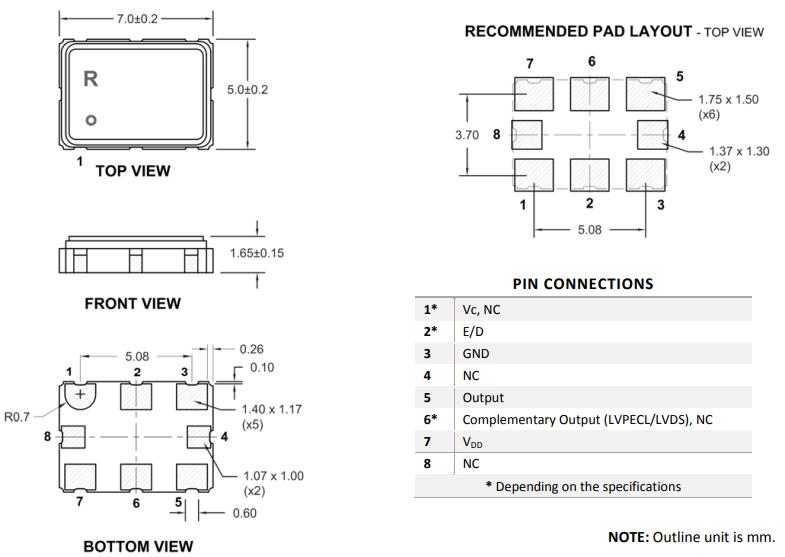

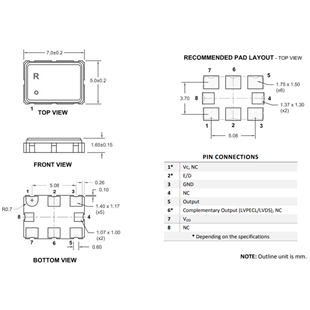

  直流耦合方式:瑞康晶振,RHF7050A晶振,CMOS,LVPECL或LVDS輸出選項晶振

  LVPECL到LVDS的直流耦合結構需要--個電阻網絡，設計網絡時需要考慮以下幾點:首先，我們知道當負載是50ohm接到VCC-2V時，LVPECL的輸出性能是最優的，因此我們考慮該電阻網絡應該與最優負載等效;然后我們還要考慮該電阻網絡引入的衰減不應太大，LVPECL輸出信號經衰減后仍能落在LVDS的有效輸入范圍內。注意LVDS的輸入差分阻抗為100ohm,或者每個單端到虛擬地為50ohm,該阻抗不提供直流通路，這里意味著LVDS輸入交流阻抗與直流阻抗不等。
  RAKON瑞康晶振成立于1967年,多年來一直是先進的有源晶振,壓控振蕩器, 石英晶振,貼片晶振等水晶元件和振蕩器技術的先鋒.自2006年以來,RAKON瑞康晶振已經轉變為全球最大的頻率控制解決方案提供商之一,提供了一個多樣化的產品組合,包括電信、定位和空間和國防市場的先進產品.Rakon有6家制造工廠,包括3家合資工廠和8個研發中心.客戶支持中心位于世界各地的11個辦事處.總部設在新西蘭的奧克蘭.
  RAKON瑞康晶振的產品主要基于石英晶體,石英晶振,貼片晶振,有源晶體、壓電陶瓷諧振器、表晶32.768K技術,并利用其獨特的自然壓電特性,制造出極其精確的電信號.這些信號用于產生無線電波,并在最苛刻的通信應用程序中同步時間.
  RAKON瑞康晶振的產品范圍包括較低的穩定晶體振蕩器(XO),壓控晶體振蕩器(VCXO)和水晶產品,通過體積精度高溫度補償晶體振蕩器(TCXO),烤箱控制晶體振蕩器(OCXO)、聲表面波(看到)振蕩器和專業產品的極端表現.

Standard Specifications	25~100MHZ	CMOS output frequency up to 180MHz
Frequency calibration	±1  ppm	Initial accuracy at 25 ± 1°C
Reflow shift	±1  ppm	Pre to post reflow ΔF (measured ≥ 60 minutes
Operating temperature range	‐40~85  °C
Frequency stability  over temperature	±0.28~2.5 PPM	Reference to (Fmax + Fmin)/2. The best available  stability depends on the nominal frequency and  selected operating temperature range
Frequency slope	0.1 PPM/°C	Minimum of 1 frequency reading every 2°C, over  the operating temperature range
Supply voltage stability	±0.1 PPM
Load sensitivity	±10 ppb	HCMOS, ACMOS: ±5pF variation,  Clipped sine wave / Sine wave: ±10% variation  reference to frequency at nominal load
Long term stability (ageing)	±1 PPM ±2 PPM ±6 PPM	Per 1 year  Per 2 year  Per 10 year
Supply voltage, VCC  Current (CMOS)  Current (LVPECL)  Current (LVDS)	3.3 V  35 mA 50 mA 40 mA	±5%  25 – 180MHz  25MHz – 1GHz 25MHz – 1GHz
Control voltage,Vc	1.65 V
Oscillator output (CMOS)  VOL  VOH  Duty cycle	10%VDD V 90%VDD V 48~52  %	15pF capacity load  15pF capacity load  Measured at 50% VDD trigger level
Oscillator output (LVPECL)  VOL  VOH  Duty cycle	VDD –1.03 V VDD –1.6  V	50? nominal load  50? nominal load  Measured at VDD –2V
Oscillator output (LVDS)  Duty cycle	3510 MV 48~52 MV	Measured at 1.25V
