石英振蕩器系列五之如何獲取更優良的相噪性能
來源：http://www.lnjyxx.com 作者：億金電子 2020年10月16
石英振蕩器系列五之如何獲取更優良的相噪性能.

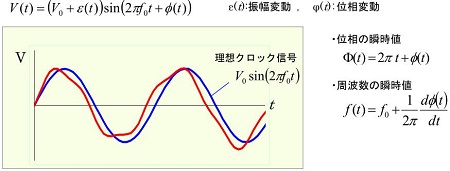

相位噪聲是指相位波動的功率譜密度,是信號純度的度量.它由與中心頻率相距某個值的位置(偏移頻率)處的頻率分量表示,該值越小,噪聲分量越少的信號越好.通常,單邊帶附近的噪聲通過載波功率歸一化并表示.事實上,從某種意義上來看石英晶體振蕩器的相噪和抖動是一樣的,只是兩者是對同種現象的兩種不同的定量方式罷了.圖1顯示了具有理想正弦波相位項加相位變化Φ(t)形式的相位噪聲的信號波形V(t).相位噪聲和相位抖動是在頻率區域和時間區域中獲得的相位波動Φ(t).

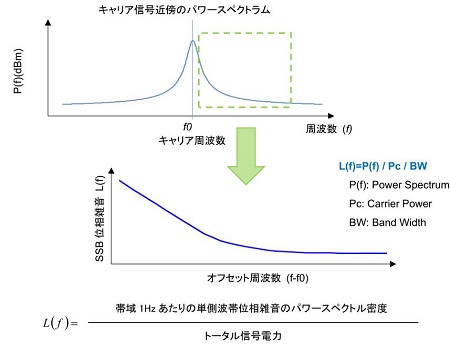

相位噪聲以相位波動Φ(t)的頻率區域表示,并由Φ(t)的功率譜密度SΦ定義.實際上,通常使用在單邊帶中表示的SSB(單邊帶)相位噪聲L(f),載波信號與總功率的比值以dBc/Hz計算,以相對于載波頻率的偏移為水平軸.代表.
晶體振蕩器的相位噪聲在很大程度上取決于晶體振蕩器的Q值和信號電平以及振蕩電路的噪聲性能.
晶體振蕩器的Q值對于改善相位噪聲的載波頻率附近的相位噪聲尤其重要.無論偏移頻率如何,信號電平越高,相位噪聲電平越低.通過將信號電平設置為盡可能大的系統,可以降低相位噪聲,但是可以應用于晶體振蕩器的激勵電平存在上限.如果激勵水平過高,則可能會發生不必要的振動模式,并且振蕩狀態可能會變得異常.
泛音具有較高的Q值,并且在偏移附近很有效,但是要小心,因為在高激勵電平下工作時,石英晶振和振蕩電路的電阻損耗會變大,頻率波動會變大,并且信號純度會下降是必然的.
另外,隨著功率的增加,由于晶體換能器的非線性引起的頻率波動增加,因此在過度激勵水平下的操作也會引起相位噪聲的惡化.重要的是選擇具有優異噪聲性能的半導體器件.閃爍噪聲會影響距載波附近大約10kHz中頻附近的偏移頻率,而熱噪聲會像信號電平一樣均勻地影響整個偏移頻帶.
既然問題已經分析得差不多了,那么接下來就來看看應該怎么樣優化有源晶振的這一性能了;首先要確保石英晶振振蕩振動電路的Q值,晶體振蕩器的Q值越高,振蕩電路的電阻損耗越小,振蕩環路的Q值越高;設備降噪是必須的,選擇具有低噪聲指數NF和閃爍轉折頻率的器件,以減少半導體噪聲,例如熱噪聲,散粒噪聲和閃爍噪聲.
除此之外,PLL電路的倍頻會導致相位噪聲惡化.這點也要注意;同時還要盡可能增加振蕩電路的激勵水平.由于噪聲特性是信號電平與噪聲功率之間的相對值,所以信號電平越高,則越有利.然而,在平坦區域中使用晶體振蕩器的激發能級特性是一個條件.泛音具有較高的Q值,在偏移附近非常有用.但是,當在高激勵電平下工作時,晶體和振蕩電路的電阻損耗會增加,并且由于頻率波動,相位噪聲會惡化,因此必須小心.
最后就是適當地在距電源和GND端子最短的地方放置一個旁路電容器,以抑制電源噪聲.以上這些方法都能夠很好的優化有源晶振相噪性能,對其性能的提升大有裨益.
相位噪聲是指相位波動的功率譜密度,是信號純度的度量.它由與中心頻率相距某個值的位置(偏移頻率)處的頻率分量表示,該值越小,噪聲分量越少的信號越好.通常,單邊帶附近的噪聲通過載波功率歸一化并表示.事實上,從某種意義上來看石英晶體振蕩器的相噪和抖動是一樣的,只是兩者是對同種現象的兩種不同的定量方式罷了.圖1顯示了具有理想正弦波相位項加相位變化Φ(t)形式的相位噪聲的信號波形V(t).相位噪聲和相位抖動是在頻率區域和時間區域中獲得的相位波動Φ(t).
晶體振蕩器的Q值對于改善相位噪聲的載波頻率附近的相位噪聲尤其重要.無論偏移頻率如何,信號電平越高,相位噪聲電平越低.通過將信號電平設置為盡可能大的系統,可以降低相位噪聲,但是可以應用于晶體振蕩器的激勵電平存在上限.如果激勵水平過高,則可能會發生不必要的振動模式,并且振蕩狀態可能會變得異常.
泛音具有較高的Q值,并且在偏移附近很有效,但是要小心,因為在高激勵電平下工作時,石英晶振和振蕩電路的電阻損耗會變大,頻率波動會變大,并且信號純度會下降是必然的.
另外,隨著功率的增加,由于晶體換能器的非線性引起的頻率波動增加,因此在過度激勵水平下的操作也會引起相位噪聲的惡化.重要的是選擇具有優異噪聲性能的半導體器件.閃爍噪聲會影響距載波附近大約10kHz中頻附近的偏移頻率,而熱噪聲會像信號電平一樣均勻地影響整個偏移頻帶.
既然問題已經分析得差不多了,那么接下來就來看看應該怎么樣優化有源晶振的這一性能了;首先要確保石英晶振振蕩振動電路的Q值,晶體振蕩器的Q值越高,振蕩電路的電阻損耗越小,振蕩環路的Q值越高;設備降噪是必須的,選擇具有低噪聲指數NF和閃爍轉折頻率的器件,以減少半導體噪聲,例如熱噪聲,散粒噪聲和閃爍噪聲.
除此之外,PLL電路的倍頻會導致相位噪聲惡化.這點也要注意;同時還要盡可能增加振蕩電路的激勵水平.由于噪聲特性是信號電平與噪聲功率之間的相對值,所以信號電平越高,則越有利.然而,在平坦區域中使用晶體振蕩器的激發能級特性是一個條件.泛音具有較高的Q值,在偏移附近非常有用.但是,當在高激勵電平下工作時,晶體和振蕩電路的電阻損耗會增加,并且由于頻率波動,相位噪聲會惡化,因此必須小心.
最后就是適當地在距電源和GND端子最短的地方放置一個旁路電容器,以抑制電源噪聲.以上這些方法都能夠很好的優化有源晶振相噪性能,對其性能的提升大有裨益.
