怎么解決系統因石英晶體沒有足夠輸出波形幅度引起的無法工作
來源：http://www.lnjyxx.com 作者：億金電子 2020年11月13
怎么解決系統因石英晶體沒有足夠輸出波形幅度引起的無法工作.
從今天開始,接下來的一段時間就為大家整理一些石英晶振產品在使用過程中出現的常見問題,以及出現問題的原因和問題的解決方案;多年來,億金電子自認在這方面的經驗和能力都非常足夠了;好了閑話不多說,接下來就進入我們今天的主題:”怎么解決因晶體波形幅度不夠導致的系統無法工作的問題”.
相信大家都會有疑惑,那就石英晶振的輸出波形和頻率不都是固定的嗎?用戶在選擇的時候不都是按照自己需求選擇了最合適的嗎,那么會什么還是會出現波形幅度不夠的問題呢?事實上也沒錯,出去固有的變差不談的話,石英晶振的輸出波形確實是不變的,但是它也會一些其他因素的影響,這就是會出現波形幅度不夠的根本原因所在,那么怎么解決它呢?
首先,請使用示波器或頻率計數器測量來自晶體兩個端子的信號,如果頻率不在規格范圍內,并且其輸出波形幅度不足(例如,超過+/-200ppm),如果即使頻率非常接近目標頻率也沒有改善波形幅度,則??可以使用以下三種方法來改善它：
1)降低外部電容(Cd和Cg)的值,并采用具有較低負載電容(CL)的晶體.
2)采用低電阻(Rr)的晶體.
3)使用Cd和Cg值不相等的設計.
當然,同時也可以通過增加Cd(Xout)的負載電容,并減小Cg(Xin)的負載電容,以提高將在其后端電路中使用的Xin的波形幅度輸出.如果頻率遠高于目標頻率,請選擇CL較低的晶體,反之亦然.
當然,我們最后一步依然還是測試,請使用頻率計數器測量晶體,以確保在提高波形幅度后,調整后的頻率仍符合原始規格.如果頻率不符合規格,請根據您的目標頻率選擇具有合適CL值的晶體.
足以見得,上述方法都是對電容值進行調整,那么電容與晶振頻率必然會存在一定的關系了,它們之間究竟有什么樣的關系呢?下面兩個公司分別是電容和頻率的計算方式:

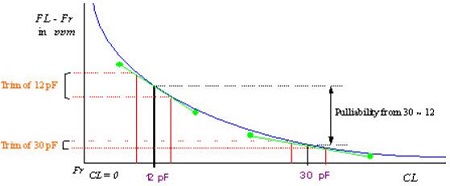

再看一幅圖,這是表示電容變化隨頻率變化的曲線示意圖:
根據圖片我們可以很直觀的看到,頻率變化與負載變化基本是呈現反比的關系,這就和我們之前的解決方法遙相呼應了,所以如果頻率計數器測量的頻率高于目標頻率,則應增加電容值(CL或Cd和Cg)以降低頻率轉換為目標頻率,反之亦然.當然,即便如此,調整頻率后,也要檢查波形幅度是否有所改善.如果得到改善,則說明電路的原始設計沒有調整到晶體的最佳諧振點.調整諧振點后,貼片晶振應能正常工作.
怎么解決系統因石英晶體沒有足夠輸出波形幅度引起的無法工作.
從今天開始,接下來的一段時間就為大家整理一些石英晶振產品在使用過程中出現的常見問題,以及出現問題的原因和問題的解決方案;多年來,億金電子自認在這方面的經驗和能力都非常足夠了;好了閑話不多說,接下來就進入我們今天的主題:”怎么解決因晶體波形幅度不夠導致的系統無法工作的問題”.
相信大家都會有疑惑,那就石英晶振的輸出波形和頻率不都是固定的嗎?用戶在選擇的時候不都是按照自己需求選擇了最合適的嗎,那么會什么還是會出現波形幅度不夠的問題呢?事實上也沒錯,出去固有的變差不談的話,石英晶振的輸出波形確實是不變的,但是它也會一些其他因素的影響,這就是會出現波形幅度不夠的根本原因所在,那么怎么解決它呢?
首先,請使用示波器或頻率計數器測量來自晶體兩個端子的信號,如果頻率不在規格范圍內,并且其輸出波形幅度不足(例如,超過+/-200ppm),如果即使頻率非常接近目標頻率也沒有改善波形幅度,則??可以使用以下三種方法來改善它：
1)降低外部電容(Cd和Cg)的值,并采用具有較低負載電容(CL)的晶體.
2)采用低電阻(Rr)的晶體.
3)使用Cd和Cg值不相等的設計.
當然,同時也可以通過增加Cd(Xout)的負載電容,并減小Cg(Xin)的負載電容,以提高將在其后端電路中使用的Xin的波形幅度輸出.如果頻率遠高于目標頻率,請選擇CL較低的晶體,反之亦然.
當然,我們最后一步依然還是測試,請使用頻率計數器測量晶體,以確保在提高波形幅度后,調整后的頻率仍符合原始規格.如果頻率不符合規格,請根據您的目標頻率選擇具有合適CL值的晶體.
足以見得,上述方法都是對電容值進行調整,那么電容與晶振頻率必然會存在一定的關系了,它們之間究竟有什么樣的關系呢?下面兩個公司分別是電容和頻率的計算方式:
怎么解決系統因石英晶體沒有足夠輸出波形幅度引起的無法工作.
