首頁進口晶振DSO531SVN大真空進口晶振,石英晶體振蕩器,貼片有源晶振,無線局域晶振

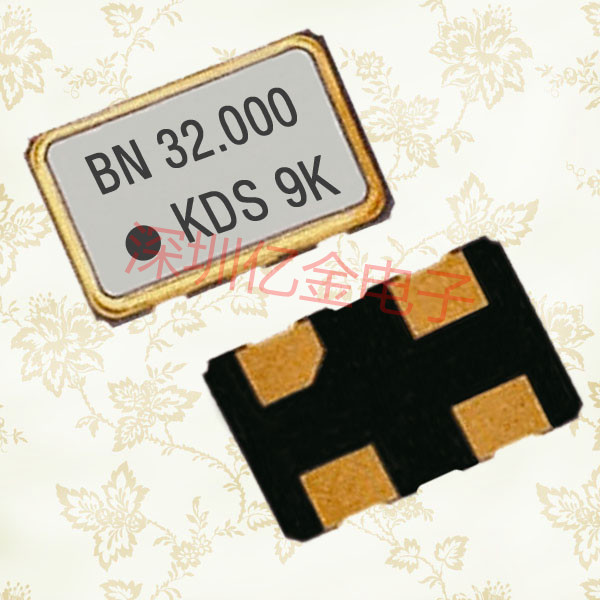

DSO531SVN大真空進口晶振,石英晶體振蕩器,貼片有源晶振,無線局域晶振

頻率：0.7~90MHZ

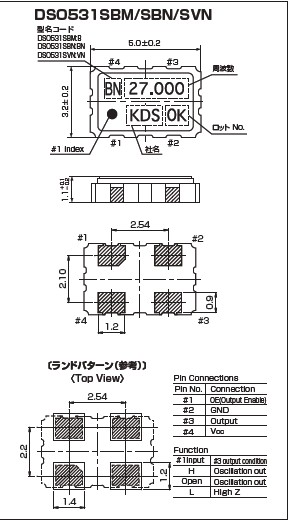

尺寸：5.0*3.2mm詳細請瀏覽PDF文檔
應　用： 高精度小型表面貼片型晶體諧振器，最適用于移動通信終端的基準時鐘等移動通信領域。小型、薄型具備各類移動通信的基準時鐘源用頻率

DSO531SVN大真空進口晶振,石英晶體振蕩器,貼片有源晶振,無線局域晶振,大真空有源晶振,壓控晶振,VC-TCXO晶體振蕩器產品,電源電壓的低電耗型,編帶包裝方式,可對應自動高速貼片機自動焊接,及IR回流焊接（無鉛對應）,為無鉛產品,超小型,質地輕.產品被廣泛應用到集成電路,程控交換系統,無線發射基站.

項目	記號	DSO531SVN	條件
頻率	f_nom	0.7~90MHZ
頻率容許偏差	f_tol	±20x10−6, ±50x10−6
頂點溫度	Ti	+25±5°C
二級溫度系數	B	(−3.5±1.0)x10−8/°C2
負載容量	CL	7.0pF/9.0pF/12.5pF
串聯電阻	R1	65kÙ 最大值
絕對最大激勵等級	DLmax.	1μW
推薦激勵等級	DL	0.1μW
并聯電容	C0	0.8pF 典型值
頻率老化程度	f_age	±3x10-6	+25±3°C，第一年
工作溫度范圍	T_use	-40°C～+85°C
保存溫度范圍	T_stg	-40°C～+125°C	單件保管

一般來說,微處理器的振蕩電路由考畢茲電路顯示派生如下：

鎘和CG是外部負載電容,其中已建成的芯片組. （請參閱芯片組的規格）Rf為具有200KΩ1MΩ反饋電阻.它的內置芯片一般設置.Rd為限流電阻470Ω與1KΩ.這個阻力是沒有必要的公共電路,但僅用于具有高電源電路.一個穩定的振蕩電路需要的負電阻,其值應是晶體阻力的至少五倍.它可寫為|-R|>5的Rr.例如,為了獲得穩定的振蕩電路中,IC的負電阻的值必須小于？200Ω時的晶體的電阻值是40Ω.負阻“的標準來評估一個振蕩電路的質量.在某些情況下,例如老化,熱變化,電壓變化,以及等等,電路可能不會產生振蕩的“Q”值是低的.

日本大真空株式會社,KDS貼片晶振品牌實力見證未來,KDS集團總公司位于日本兵庫縣加古川,在泰國,印度尼西亞,臺灣,中國天津這些大城市均有生產工廠,而天津KDS工廠是全球石英晶體生產最大量的工廠.KDS日本大真空晶體以優良的產品迅速占領了中國市場,現如今大真空品牌在國內電子元件中深入民心以專業化系統在全國各地的工廠生產.高超的生產技術一流的生產設備, 自動化生產設施的優勢既而節省勞動力,如有用到大真空晶振貼片或插件的客戶請與國內深圳市億金電子大真空株式會社指定代理商聯系.

日本株式會社天津KDS作為一個最重要的環境保護活動的管理政策,通過與環境的和諧企業活動,KDS集團將有助于創造社會發展得以持續.貼片晶振應用產品的開發,在該地區的所有的生產業務,KDS日本大真空晶體集團將促進對全球環保事業的承諾. 1:努力減少有害物質的妥善管理,為客戶提供環保產品. 2:對于預防環境污染和資源的有效利用,我們將妥善處置廢物排放量,再利用和回收工作. 3:防止全球變暖,我們將努力減少二氧化碳排放量和節約能源活動. 4:我會遵守我們的其他環境法律,標準,協議同意的要求.
