更多>>MC-156愛普生晶振,原裝進口晶振,小型表貼式晶體,MC-156 32.7680KA-A0:ROHS
- 頻率：32K~100KHZ

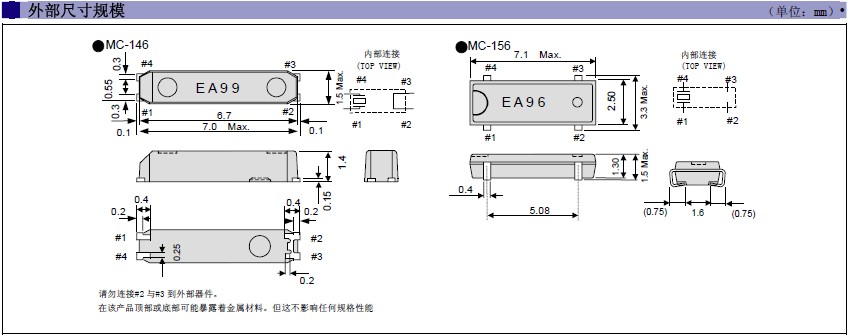

- 尺寸：7.1*3.3mm詳細請瀏覽PDF文檔
- 應 用： MC-156愛普生晶振具有小型,"MC-156 32.7680KA-A0:ROHS",薄型輕型的貼片型晶體諧振器,具有優良的耐熱性耐環境特性可發揮優良的電氣特性,符合RoHS規定.
-
-
航欄(10).jpg)
MC-156愛普生晶振,"MC-156 32.7680KA-A0:ROHS",原裝進口晶振,小型表貼式晶體,愛普生晶振產品本身外觀是多種化,體積有大有小,有二個腳SMD焊接模式,也有三個腳SMD焊接模式,一樣有四個腳焊接模式,還有時鐘模塊焊接模式,產品具有無源32.768KHZ,也有帶電壓模式的32.768KHZ晶體系列.應用范圍非常廣闊,比如多種電子消費類,手機應用,藍牙多功能播放器,無線通訊產品,平板電腦等多個領域,因晶體本身外觀款式多元化,所以適合多個產品應用.并且滿足歐盟ROHS環保要求,晶體本身有重量輕,體積小,超薄型等多種優勢,得到市場認可.
| 項目 | 記 號 | MC-156 | 條 件 |
| 頻率 | f_nom | 32~100KHZ | |
| 頻率容許偏差 | f_tol | ±20x10−6, ±50x10−6 | |
| 頂點溫度 | Ti | +25±5°C | |
| 二級溫度系數 | B | (−3.5±1.0)x10−8/°C2 | |
| 負載容量 | CL | 7.0pF/9.0pF/12.5pF | |
| 串聯電阻 | R1 | 65kÙ 最大值 | |
| 絕對最大激勵等級 | DLmax. | 1μW | |
| 推薦激勵等級 | DL | 0.1μW | |
| 并聯電容 | C0 | 0.8pF 典型值 | |
| 頻率老化程度 | f_age | ±3x10-6 | +25±3°C，第一年 |
| 工作溫度范圍 | T_use | -40°C～+85°C | |
| 保存溫度范圍 | T_stg | -55°C～+125°C | 單件保管 |
.jpg)
.jpg)
.jpg)
我們可以改善的頻率輸出的偏差超過范圍由以下幾個方法：
調整外部電容,Cd和CG的值.如果由頻率計數器測量頻率比目標頻率高,要增加外部電容CL（或Cd以及C 8的值）,以降低頻率到我們的目標頻率,反之亦然.
可以采用不同負載電容（CL）的晶體試用.試用晶體具有較低電容若頻率比目標頻率超高很多的話.請檢查波形幅度是否是正常或不使用示波器,正確的電容是通過和頻率調節到目標之后.根據該波形振幅收縮,由于增加外部電容,請使用方法2調整頻率（較低的外部電容,并采用低電容的晶體）的情況.
2003年通過ISO14001環境管理系統驗證,秉持“污染預防、 "MC-156 32.7680KA-A0:ROHS"持續改善”之原則,公司事業廢棄物產出量逐年降低,可回收、再利用之廢棄物比例逐年提高,各項排放檢測數據符合政府法規要求.并由原材料管控禁用或限用環境危害物質與國際大廠對于綠色生產及綠色產品的要求相符,于2004年通過SONY 綠色伙伴(Green Partner)驗證.
