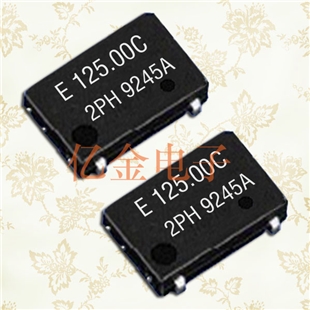

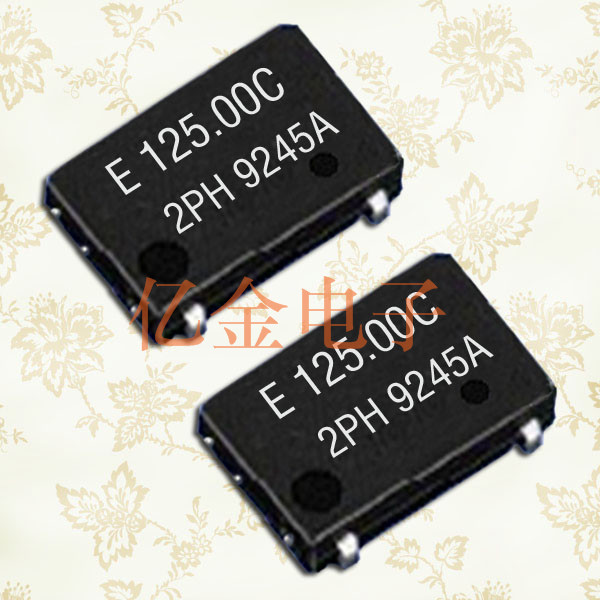

更多>>SG-8002JF愛普生晶振,貼片晶振料號,深圳晶振廠家,時鐘晶體諧振器,SG-8002JF 25.0000M-PHML0
- 頻率：1.0~125MHZ

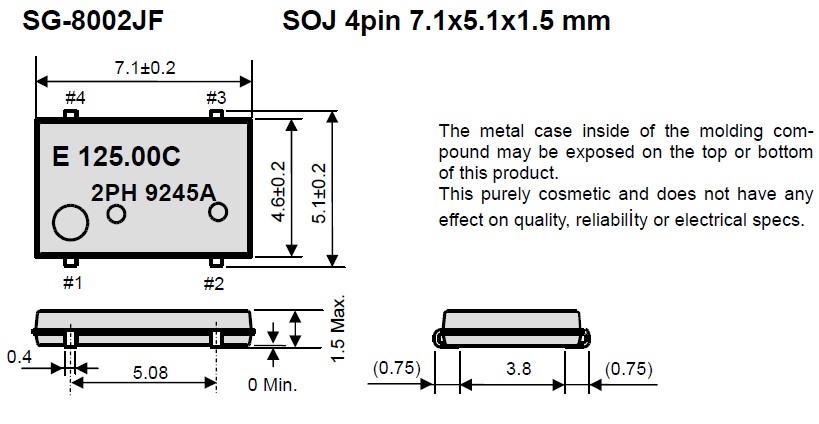

- 尺寸：7.1x5.1mm詳細請瀏覽PDF文檔
- 應 用： 愛普生晶振具有無源,"SG-8002JF 25.0000M-PHML0"也有帶電壓模式的晶體系列.應用范圍非常廣闊,比如多種電子消費類,手機應用,藍牙多功能播放器,無線通訊產品,平板電腦等多個領域,因晶體本身外觀款式多元化,所以適合多個...
-
-
SG-8002JF愛普生晶振,有源晶振料號,深圳晶振廠家,時鐘晶體振蕩器,貼片石英晶振,"SG-8002JF 25.0000M-PHML0",最適合用于車載電子領域的小型表面貼片石英晶體諧振器.也可對應有高可靠性要求的引擎控制用CPU的時鐘部分簡稱為時鐘晶體振蕩器,在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接的回流溫度曲線要求,符合AEC-Q200標準.
| 項目 | 記 號 | SG-8002JF | 條 件 |
| 頻率 | f_nom | 1.0~166MHZ | |
| 頻率容許偏差 | f_tol | ±20x10−6, ±50x10−6 | |
| 頂點溫度 | Ti | +25±5°C | |
| 二級溫度系數 | B | (−3.5±1.0)x10−8/°C2 | |
| 負載容量 | CL | 7.0pF/9.0pF/12.5pF | |
| 串聯電阻 | R1 | 65kÙ 最大值 | |
| 絕對最大激勵等級 | DLmax. | 1μW | |
| 推薦激勵等級 | DL | 0.1μW | |
| 并聯電容 | C0 | 0.8pF 典型值 | |
| 頻率老化程度 | f_age | ±3x10-6 | +25±3°C，第一年 |
| 工作溫度范圍 | T_use | -20°C～+70°C | |
| 保存溫度范圍 | T_stg | -55°C～+125°C | 單件保管 |
.jpg)
.jpg)
晶振在產品應用中頻率偏差超過要求怎么辦呢？
我們可以改善的頻率輸出的偏差超過范圍由以下幾個方法：
"SG-8002JF 25.0000M-PHML0", 調整外部電容,Cd和CG的值.如果由頻率計數器測量頻率比目標頻率高,要增加外部電容CL（或Cd以及C 8的值）,以降低頻率到我們的目標頻率,反之亦然.
可以采用不同負載電容（CL）的晶體試用.試用晶體具有較低電容若頻率比目標頻率超高很多的話.請檢查波形幅度是否是正常或不使用示波器,正確的電容是通過和頻率調節到目標之后.根據該波形振幅收縮,由于增加外部電容,請使用方法2調整頻率（較低的外部電容,并采用低電容的晶體）的情況.
