NDK新開發緊湊型1612溫補晶振具有業內最高的低相位特性
來源：http://www.lnjyxx.com 作者：億金電子 2019年10月10
TCXO溫補晶振是一種通過內置具有與石英晶體諧振器所具有的溫度特性正相反的特性的電路(即溫度補償電路),來獲得可覆蓋寬溫溫度范圍的優良的溫度特性的晶體振蕩器.隨著市場對于溫度補償晶體振蕩器應用越來越多,為了滿足市場需求,NDK新開發緊湊型1612溫補晶振具有業內最高的低相位特性.
日本電波工業株式會社開發了一種可補償溫度的石英晶體振蕩器尺寸為1.6×1.2×0.45mm,型號命名為“NT1612AJA”,該1612溫補晶振可達到業界(*1)最高水平的-168dBc/Hz@100kHz偏移(*2).樣品發貨已于2019年10月開始提供,批量生產定于2020年3月開始.
.jpg)
為了提高通信質量,采用多級調制和更大的容量(例如5G和其他高速移動通信Wi-Fi6(IEEE802.11ax)和SONET/SDH(同步光網絡/同步數字層次結構),并且預計對緊湊型TCXO溫度補償晶振的需求低相位噪聲特性將在未來增加.
選擇和設計有源晶體振蕩器非常重要,因為調制精度(信號相位和通信設備中的幅度偏差)在很大程度上受到基準的相位噪聲的影響設備中使用的信號源.相位噪聲也與RMS相位抖動(*3)密切相關,因此選擇相位優良的晶體振蕩器噪聲有助于改善相位抖動.
為了滿足高速網絡,高通信應用需求,NDK晶振公司優化了使用合成石英的石英晶體諧振器的設計高Q因數(*4)通過NDK的高科技發展起來,并開發出了緊湊的溫度范圍通過降低噪聲,使TED晶體振蕩器具有業內最高的低相位噪聲特性振蕩電路和建造小型化產品的生產線.
●低相位噪聲168dBc/Hz@100kHz偏移(*2)
(與以前的NDK晶振型號相比降低了12dBc/Hz)
●相位抖動68fs@12kHz至5MHz
(與傳統溫補晶振的抖動相比降低了76％)
基于這項技術,NDK計劃擴大產品陣容,以滿足更多領域使用,帶給用戶更多利益.
NT1612AJA溫補晶振的規格特征以及電氣特性
(注1)可以使用DC+1.7V~+3.3V.
(注2)未內置直流截止電容器.將電容器(1,000pF)與振蕩器輸出線串聯連接.

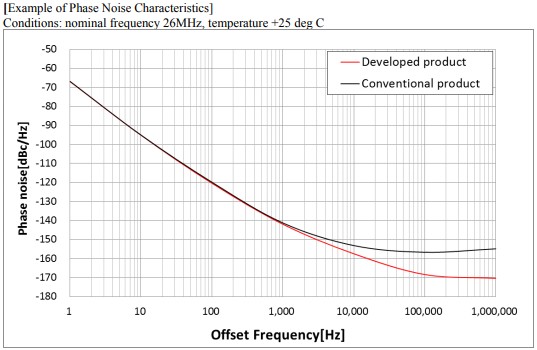

[相位噪聲特性示例]
條件：標稱頻率26MHz晶振,溫度+25攝氏度
注釋：
(*1)日本電波株式會社于2019年9月進行的調查
(*2)振蕩頻率：26MHz,溫度：+25攝氏度
(*3)傳輸數字信號時波形中出現的時間軸偏差或波動.
(*4)在石英晶體振蕩器中,它表示共振銳度的程度,該值越大(越高)表示振蕩更穩定.
日本電波工業株式會社開發了一種可補償溫度的石英晶體振蕩器尺寸為1.6×1.2×0.45mm,型號命名為“NT1612AJA”,該1612溫補晶振可達到業界(*1)最高水平的-168dBc/Hz@100kHz偏移(*2).樣品發貨已于2019年10月開始提供,批量生產定于2020年3月開始.
選擇和設計有源晶體振蕩器非常重要,因為調制精度(信號相位和通信設備中的幅度偏差)在很大程度上受到基準的相位噪聲的影響設備中使用的信號源.相位噪聲也與RMS相位抖動(*3)密切相關,因此選擇相位優良的晶體振蕩器噪聲有助于改善相位抖動.
為了滿足高速網絡,高通信應用需求,NDK晶振公司優化了使用合成石英的石英晶體諧振器的設計高Q因數(*4)通過NDK的高科技發展起來,并開發出了緊湊的溫度范圍通過降低噪聲,使TED晶體振蕩器具有業內最高的低相位噪聲特性振蕩電路和建造小型化產品的生產線.
●低相位噪聲168dBc/Hz@100kHz偏移(*2)
(與以前的NDK晶振型號相比降低了12dBc/Hz)
●相位抖動68fs@12kHz至5MHz
(與傳統溫補晶振的抖動相比降低了76％)
基于這項技術,NDK計劃擴大產品陣容,以滿足更多領域使用,帶給用戶更多利益.
(注2)未內置直流截止電容器.將電容器(1,000pF)與振蕩器輸出線串聯連接.
[相位噪聲特性示例]
條件：標稱頻率26MHz晶振,溫度+25攝氏度
(*1)日本電波株式會社于2019年9月進行的調查
(*2)振蕩頻率：26MHz,溫度：+25攝氏度
(*3)傳輸數字信號時波形中出現的時間軸偏差或波動.
(*4)在石英晶體振蕩器中,它表示共振銳度的程度,該值越大(越高)表示振蕩更穩定.
