Q-SC32S0321070CAAF新增電壓功能成為SH-32S晶體振蕩器
來源：http://www.lnjyxx.com 作者：億金電子 2019年10月15
一直以來精工都是以生產32.768K音叉晶體為主,從插件到貼片,各種封裝為廣大用戶提供了無數優異的音叉晶體諧振器.而今隨著市場發展需求,精工也推出了石英晶體振蕩器,一款小型SMD型晶體振蕩器SH-32S.

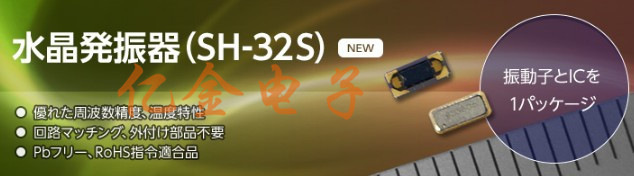

Q-SC32S0321070CAAF新增電壓功能成為SH-32S晶體振蕩器.帶有內置音叉式晶體單元的晶體振蕩器,SH-32S是陶瓷封裝的3215型小型晶體振蕩器.溫度補償電路具有晶體單元無法實現的高精度頻率偏差和溫度特性.專為要求低功耗和高精度的功率計,工業設備和消費類設備而開發.
SH-32S晶振內置高度可靠的光刻晶體單元,運用獨特的光刻技術,先進的生產技術,具有高品質,高可靠性.可供1.3V~5.5V電源電壓,具有低電壓,低電流消耗等特點.起振時間快速達0.5Max,所生產材料均符合無鉛無害要求.
Q-SC32S0321070CAAF新增電壓功能成為SH-32S晶體振蕩器.SH-32S晶振說白了就是具有電源電壓的SC-32S晶振.一樣的封裝尺寸,3.2x1.5mm體積,不過采用的是4腳焊接模式.可使用高速自動貼片機焊接,大大的節省了人力物力.
（*1）億金電子提醒表格中所示的特性(規格)是基于額定工作溫度和電壓條件,當供電電壓低于2V時,失活頻率溫度補償操作.簡而言之,當電壓小于2V時,頻率溫度補償操作將被禁用.
SH-32S石英晶體振蕩器具有出色的頻率精度和溫度特性,工作溫度-40℃~85℃,儲存溫度在-55℃~125℃范圍.精工SH-32S晶振被廣泛用于智能電表,可穿戴智能設備,行車記錄儀,工業設備, 事件數據記錄儀,高精度計時功能設備等.
億金電子代理精工晶體,從1610封裝,2012封裝,到3215封裝,7015封裝,豐富的規格參數滿足你的使用需求.以下表格是億金所整理的部分精工晶體編碼,歡迎收藏選用.
Q-SC32S0321070CAAF新增電壓功能成為SH-32S晶體振蕩器.帶有內置音叉式晶體單元的晶體振蕩器,SH-32S是陶瓷封裝的3215型小型晶體振蕩器.溫度補償電路具有晶體單元無法實現的高精度頻率偏差和溫度特性.專為要求低功耗和高精度的功率計,工業設備和消費類設備而開發.
Q-SC32S0321070CAAF新增電壓功能成為SH-32S晶體振蕩器.SH-32S晶振說白了就是具有電源電壓的SC-32S晶振.一樣的封裝尺寸,3.2x1.5mm體積,不過采用的是4腳焊接模式.可使用高速自動貼片機焊接,大大的節省了人力物力.
| 型號 | 記號 | 規格書 | 狀況 |
| 標稱頻率 | f_nom | 32.768kHz的 | |
| 頻率公差 | f_tol | ±3x10-6 | +25°C,Vcc=3.3伏 |
| 頻率公差 | 00 | ±50x10-6 | -40至+85°C（+25°C標準） |
| 工作電壓 | Vcc | 1.3至5.5V | （*1） |
| 溫度補償電壓 | VTEM | 2.0至5.5V | |
| 消耗電流 | 集成電路 |
典型值為1.0μA 最大2.0μA |
3.3V,空載 |
| 波形對稱 | SYM | 50±10％ | 15pF負載 |
| 上升/下降時間 | tr/tf | 最大50ns |
15pF負載 產出水平20-80％ |
| 輸出負載能力 | çLOUT | 最大15pF | CMOS負載 |
| 頻率隨時間變化 | 年齡 | 每年±3x10-6 | +25℃,Vcc=3.3V,第一年 |
| 工作溫度范圍 | T_使用 | -40至+85ºC | |
| 儲存溫度范圍 | T_stg | -55至+125ºC |
SH-32S石英晶體振蕩器具有出色的頻率精度和溫度特性,工作溫度-40℃~85℃,儲存溫度在-55℃~125℃范圍.精工SH-32S晶振被廣泛用于智能電表,可穿戴智能設備,行車記錄儀,工業設備, 事件數據記錄儀,高精度計時功能設備等.
億金電子代理精工晶體,從1610封裝,2012封裝,到3215封裝,7015封裝,豐富的規格參數滿足你的使用需求.以下表格是億金所整理的部分精工晶體編碼,歡迎收藏選用.
| Q-SC32S0320570CADF | Seiko | SC-32S晶振 | 32.768kHz | (3.2mmx1.5mm) |
| Q-SC32S0321070CAAF | Seiko | SC-32S晶振 | 32.768kHz | (3.2mmx1.5mm) |
| Q-SC20S0322070CAAF | Seiko | SC-20S晶振 | 32.768kHz | (2.05mmx1.2mm) |
| Q-SC20S0321070CAFF | Seiko | SC-20S晶振 | 32.768kHz | (2.05mmx1.2mm) |
| Q-SC20S0320570CADF | Seiko | SC-20S晶振 | 32.768kHz | (2.05mmx1.2mm) |
| Q-SC16S0322070CAAF | Seiko | SC-16S晶振 | 32.768kHz | (1.6mmx1.0mm) |
| Q-SC16S0321070CAFF | Seiko | SC-16S晶振 | 32.768kHz | (1.6mmx1.0mm) |
| Q-SC16S0320570CADF | Seiko | SC-16S晶振 | 32.768kHz | (1.6mmx1.0mm) |
| Q-SPT7P0327610C5GF | Seiko | SSP-T7-F晶振 | 32.768kHz | (6.7mmx1.5mm) |
| Q-SPT7P0327605C5GF | Seiko | SSP-T7-F晶振 | 32.768kHz | (6.7mmx1.5mm) |
