焊接聲表面諧振器注意哪些重點
來源：http://www.lnjyxx.com 作者：yijindz 2012年06月28
聲表面諧振器有插件式各貼片式,插件式又有分圓形與排狀,最為普遍用到的插件有TO-39,F-11,貼片分別有5*5；5*3,5；3,5*3,5; 3,8*3,8等,諧振器的中心頻率一般要比普通石英晶振高可以做到105MHZ--1000MHZ,產品中利用它特有的壓電特性來達到過濾不必要的訊號及雜訊,從而提升收訊品質的目標,這一功能被廣泛用于無線通訊系統,電視機,錄放影機及全球衛星定位上.

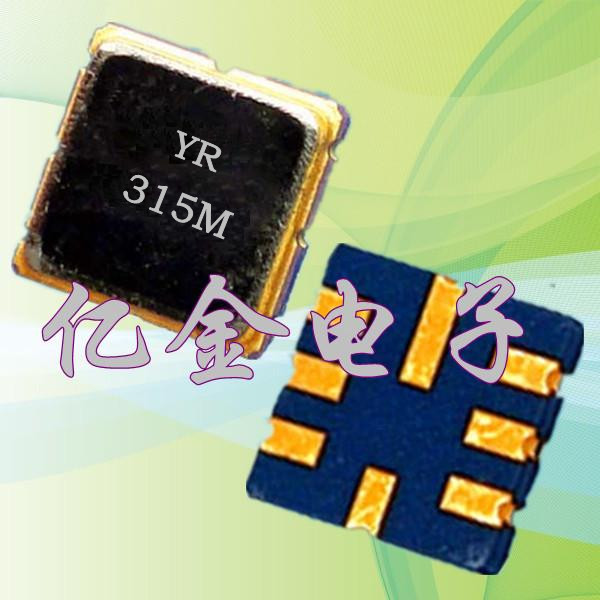

每個產品在焊接過程中都需要做到精密小心仔細才能充分達到應有的特性,焊接需要注意哪些呢我們先拿貼片式聲表面諧振器試,該產品外形尺寸包括蓋帽的高度為3.8mm*3.8mm*0.9高
,外面有一層陶瓷外殼容積是用帶有鋁線金凸點固定的普通諧振器1/4.外殼電容0.5PF,目前市面上用到的小型化是去掉線之后焊接空間的結果（為了滿足各種產品的需求不緊石英晶體振蕩器,有源晶振有了轉型,石英晶體諧振器也開始走向小型化）.這樣一來支撐石英片的懸臂降低了熱膨脹系數帶來不同熱應力,方向沿著X晶軸方向才不受因彎矩引起頻率變化的影響.諧振器中的石英片成形成薄振動區的倒貼結構,該薄振動區能被激勵到高頻基頻振蕩模式,從而激起諧振頻率與石英片厚度成反比的沿厚度方向振動,常用的155MHZ諧振頻率振動區厚度約為10um(y).155MHZ屬于高頻基頻諧振器由焊接力在晶體片中引起應力變化被稱為熱滯現象,將諧振器與用軟或硬導電膠粘接的諧振器進行比較,你會發現是由完全相同的石英片組成,硬導電膠是熱凝聚酰亞胺樹脂,軟導電膠是熱凝哇酮樹脂兩者之間對比就不難推算其老化性.
市場上出售的遙控器與定時器越來越走向迷你型,是因為其中的元件有所變小億金電子最新推出的新產品聲表面諧振器,具有體積小,性能穩定,電路簡單,成本低等特點客戶用后反映良好目前該產品已大規模生產被使用.
每個產品在焊接過程中都需要做到精密小心仔細才能充分達到應有的特性,焊接需要注意哪些呢我們先拿貼片式聲表面諧振器試,該產品外形尺寸包括蓋帽的高度為3.8mm*3.8mm*0.9高
,外面有一層陶瓷外殼容積是用帶有鋁線金凸點固定的普通諧振器1/4.外殼電容0.5PF,目前市面上用到的小型化是去掉線之后焊接空間的結果（為了滿足各種產品的需求不緊石英晶體振蕩器,有源晶振有了轉型,石英晶體諧振器也開始走向小型化）.這樣一來支撐石英片的懸臂降低了熱膨脹系數帶來不同熱應力,方向沿著X晶軸方向才不受因彎矩引起頻率變化的影響.諧振器中的石英片成形成薄振動區的倒貼結構,該薄振動區能被激勵到高頻基頻振蕩模式,從而激起諧振頻率與石英片厚度成反比的沿厚度方向振動,常用的155MHZ諧振頻率振動區厚度約為10um(y).155MHZ屬于高頻基頻諧振器由焊接力在晶體片中引起應力變化被稱為熱滯現象,將諧振器與用軟或硬導電膠粘接的諧振器進行比較,你會發現是由完全相同的石英片組成,硬導電膠是熱凝聚酰亞胺樹脂,軟導電膠是熱凝哇酮樹脂兩者之間對比就不難推算其老化性.市場上出售的遙控器與定時器越來越走向迷你型,是因為其中的元件有所變小億金電子最新推出的新產品聲表面諧振器,具有體積小,性能穩定,電路簡單,成本低等特點客戶用后反映良好目前該產品已大規模生產被使用.
