SG-8018CA晶振支持CMOS電平輸出更容易實現低功耗設計

來源：http://www.lnjyxx.com 作者：億金電子 2022年09月06

愛普生晶振SG-8018系列，分為四種型號SG-8018CA、SG-8018CB、SG-8018CE、SG-8018CG，四腳貼片晶振，電源電壓為1.62V至3.63V，支持CMOS電平輸出，有利于設備的綜合設計。輸出啟用和待機模式由OE和ST引腳切換。當晶振輸出頻率為20MHz時，空載電流損失低至2.7Ma。在待機模式下，靜態電流僅為0.3MUA，這使得更容易實現低功耗設計。 SG-8018晶振輸出頻率在0.67MHz至170MHz之間。由于采用了鎖相環（PLL），在沒有溫度補償的情況下可以產生穩定的頻率信號，其中頻率容差，工作溫度:50×10-6/ -40℃至+105℃。
SG-8018CA晶振支持CMOS電平輸出更容易實現低功耗設計,X1G005571003200,石英晶體振蕩器

產品編碼	頻率	有源晶振	尺寸(長寬高)	輸出波	電源電壓
X1G005571001100	25.000000 MHz	SG-8018CA	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V
X1G005571001200	25.000000 MHz	SG-8018CA	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V
X1G005571001300	20.000000 MHz	SG-8018CA	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V
X1G005571001400	20.000000 MHz	SG-8018CA	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V
X1G005571001500	50.000000 MHz	SG-8018CA	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V
X1G005571001600	50.000000 MHz	SG-8018CA	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V
X1G005571001700	48.000000 MHz	SG-8018CA	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V
X1G005571001800	48.000000 MHz	SG-8018CA	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V
X1G005571001900	24.000000 MHz	SG-8018CA	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V
X1G005571002000	24.000000 MHz	SG-8018CA	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V
X1G005571002100	40.000000 MHz	SG-8018CA	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V

X1G005571002200	40.000000 MHz	SG-8018CA	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V
X1G005571002300	16.000000 MHz	SG-8018CA	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V
X1G005571002400	16.000000 MHz	SG-8018CA	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V
X1G005571002500	12.000000 MHz	SG-8018CA	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V
X1G005571002600	12.000000 MHz	SG-8018CA	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V
X1G005571002700	10.000000 MHz	SG-8018CA	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V
X1G005571002800	10.000000 MHz	SG-8018CA	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V
X1G005571002900	27.000000 MHz	SG-8018CA	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V
X1G005571003000	27.000000 MHz	SG-8018CA	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V
X1G005571003100	32.000000 MHz	SG-8018CA	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V
X1G005571003200	32.000000 MHz	SG-8018CA	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V
X1G005571003300	8.000000 MHz	SG-8018CA	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V
X1G005571003400	8.000000 MHz	SG-8018CA	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V

SG-8018CA晶振支持CMOS電平輸出更容易實現低功耗設計,X1G005571003200,石英晶體振蕩器

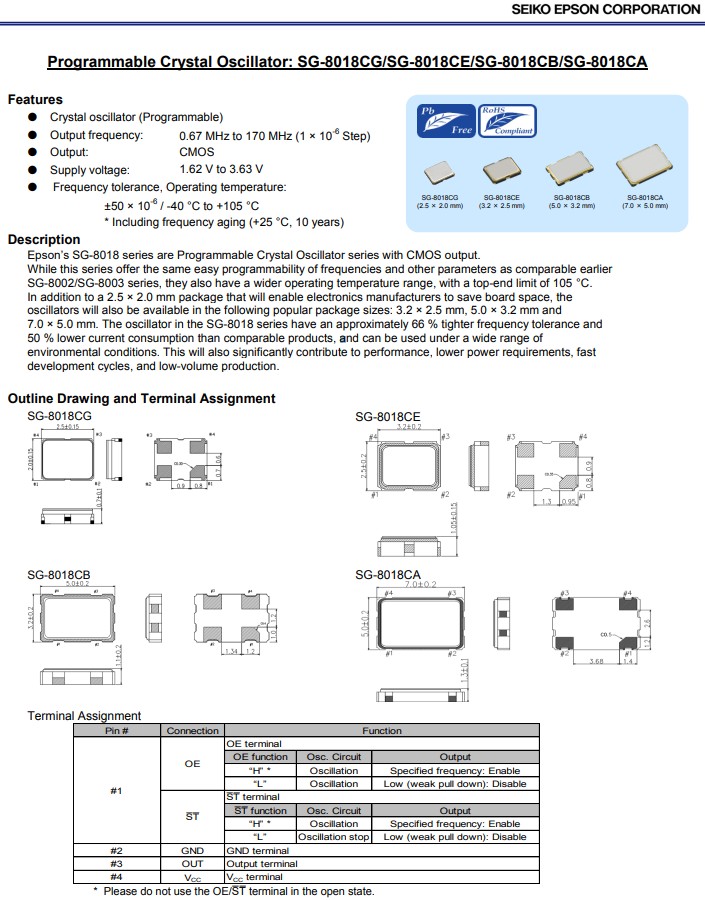

愛普生的SG-8018系列是CMOS輸出的可編程石英晶體振蕩器系列。雖然這一系列提供了與早期類似的頻率和其它參數的同樣容易的可編程性 SG-8002/SG-8003系列，它們還具有更寬的工作溫度范圍，上限為105℃。除了2.5x2.0mm封裝有助于電子制造商節省電路板空間之外，這些振蕩器還提供以下常見封裝尺寸:3.2x2.5 mm、5.0x3.2 mm和7.0×5.0mm。SG-8018系列中的振蕩器的頻率容差約小66% 電流消耗比同類產品低50%，可在各種環境條件下使用。這也將大大有助于提高性能、降低功耗要求、縮短開發周期和實現小批量生產。
