HCSL輸出差分晶振SG3225HBN專用于網絡通訊設備中X1G005141100300
來源：http://www.lnjyxx.com 作者：億金電子 2022年09月09

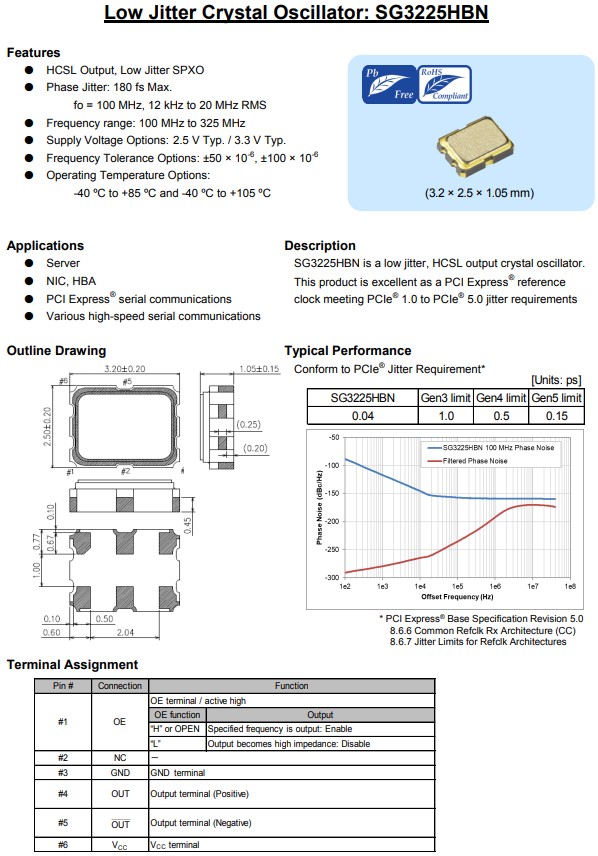

愛普生晶振SG3225HBN，是一款HCSL輸出方式差分晶體振蕩器，頻率范圍可達100M~325MHZ，電源電壓選項2.5V，3.3V典型值，小體積尺寸3.2x2.5mm封裝有源晶振，六腳貼片差分晶振，相位抖動85fsTyp.(f0=156.25MHz)。此款差分晶振的工作溫度-40℃~+85℃,儲存溫度-55℃~+125℃之高。頻率穩定度J:±50×10-6值,25mATyp.,35mAMax，具有低功耗，低抖動SPXO，高可靠使用特性.
此款3225貼片晶振，具有超小型，輕薄型，差分輸出功能，為高速網絡應用，高端智能產品加速發展。SG3225HBN晶振被廣泛用于網絡路由器、超速光纖收發器、SATA、10G以太網、光纖通信、網絡交換機等網絡通訊設備中.具有低抖動,低相噪,低電平,質量穩定,性能強等特點。
HCSL輸出差分晶振SG3225HBN專用于網絡通訊設備中,X1G005141000500,低抖動晶振
| 愛普生晶振項目 | 符號 | 規格說明 | 條件 |
|---|---|---|---|
| 輸出頻率范圍 | f0 | 100MHz to 325MHz | 請聯系我們以便獲取其它可用頻率的相關信息 |
| 電源電壓 | VCC | C:3.3V ± 0.165V | |
| 儲存溫度 | T_stg | -55℃ to +125℃ | 裸存 |
| 工作溫度 | T_use | G: -40℃ to +85℃ | |
| 頻率穩定度 | f_tol |
J: ± 50 × 10-6 L: ±100 × 10-6 |
其中10年老化 |
| 功耗 | ICC | 25 mA Typ. , 35mA Max. | OE=VCC,輸出負載有 |
| 輸出禁用電流 | I_dis | 15mA Max. | OE=GND |
| 占空比 | SYM | 45% to 55% | 在輸出交叉點 |
| 輸出電壓 | VOH | 0.75 V Typ., 0.66V to 0.85V | DC特征, 單輸出 |
| VOL | 0 V Typ., -0.15V to 0.15V | ||
| 交叉點電壓 | VCR | 0.25V to 0.55V | |
| 輸出負載條件 | L_HCSL | 50Ω | |
| RS | 33Ω | ||
| 輸入電壓 | VIH | 70% VCC Min. | OE 終端 |
| VIL | 30% VCC Max. | ||
| 微分輸出上升/下降時間 | Rr / Rf | 1 V/n to 4V/ns | -0.15 V to 0.15 V 微分輸出 |
| 振蕩啟動時間 | t_str | 10ms Max. | 在電源電壓最低時，所需時間為0秒 |
                                     產品編碼 |
   型號 |
   頻率 |
   尺寸 |
   輸出波 |
   電源電壓 |
| X1G005141000200 | SG3225HBN | 156.250000MHz | 3.20x2.50x1.20mm | HCSL | 3.135 to 3.465 V |
| X1G005141000300 | SG3225HBN | 100.000000MHz | 3.20x2.50x1.20mm | HCSL | 3.135 to 3.465 V |
| X1G005141000400 | SG3225HBN | 100.000000MHz | 3.20x2.50x1.20mm | HCSL | 3.135 to 3.465 V |
| X1G005141000500 | SG3225HBN | 125.000000MHz | 3.20x2.50x1.20mm | HCSL | 3.135 to 3.465 V |
| X1G005141000600 | SG3225HBN | 125.000000MHz | 3.20x2.50x1.20mm | HCSL | 3.135 to 3.465 V |
| X1G005141060200 | SG3225HBN | 212.500000MHz | 3.20x2.50x1.20mm | HCSL | 3.135 to 3.465 V |
| X1G005141060400 | SG3225HBN | 250.000000MHz | 3.20x2.50x1.20mm | HCSL | 3.135 to 3.465 V |
| X1G005141100300 | SG3225HBN | 100.000000MHz | 3.20x2.50x1.20mm | HCSL | 3.135 to 3.465 V |
| X1G005141100400 | SG3225HBN | 156.250000MHz | 3.20x2.50x1.20mm | HCSL | 3.135 to 3.465 V |
差分晶振是目前市場生產技術高,精度穩定的一種石英晶體振蕩器,比普通貼片晶振具有更低電壓,更低功耗,高精密優勢特點.差分晶振大家都知道常見的輸出方式為:HCSL,LVDS,LV-PECL三種,HCSL輸出SG3225HBN差分晶體振蕩器.是愛普生的一款差分晶振.該產品能夠很容易地識別小信號,能夠從容精確地處理'雙極'信號,對外部電磁干擾（EMI）是高度免疫的.
