了解有源晶振和無源晶振的使用特點,掌握簡單區分小妙招
來源：http://www.lnjyxx.com 作者：億金電子 2016年12月14
有源晶振和無源晶振相信大家了解了就是我們工廠用戶經常說到的自身帶有電壓的晶體振蕩器,而無源晶振則是相反.在了解什么是有源晶振以及無源貼片晶振之后我們應該通過視覺一眼分辨哪個是有源晶振哪個是無源晶振?
業內人士只要拿起晶振就能夠區分晶振是否為有源,這是如何做到的呢?很簡單首先是從晶振表面印字能夠知道,不管是國產晶振還是進口晶振,不管是陶瓷面封裝貼片晶振還是金屬面封裝石英晶振,它都一定會有絲印.
.JPG)

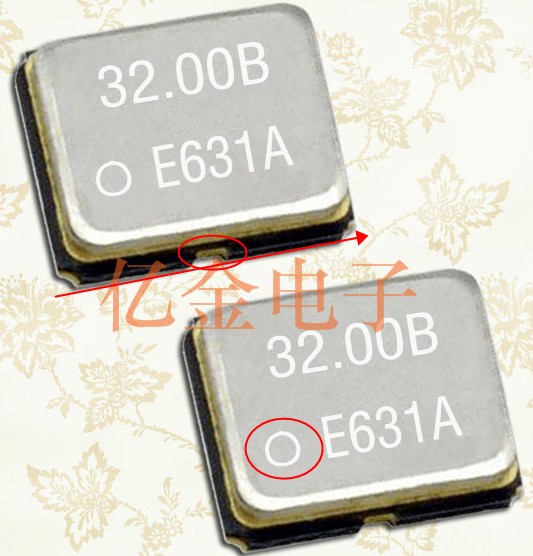

我們就是通過石英晶振上面的絲印能夠分辨出來,通常晶振都有兩排印字,第一排是一串數字代表頻率,第二排位一串英文字母代表的是廠家以及生產編號批次等.這與我們要說的分辨有源晶振和無源貼片晶振有什么關系呢?重點來了,有源晶振第二批印字的第一個字母前面會有一個小圓點,而這個圓點就說明了這是帶有電壓的石英晶體振蕩器,至于為什么要這樣去區分了后續億金電子晶振廠家也會寫一篇相關性文章告訴大家.
還有一個區分有源晶振和無源晶振的方法是看外觀,普通無源貼片晶振的四條邊都是一條線筆直筆直的,而有源晶振的邊角很明顯是帶有一點弧形的平邊角,并且有源貼片振蕩器的長中間部分帶有一點往里凹的樣子,這是晶振行業人士大家都知道的一種區分方法,外行人自然是不了解,歡迎有疑惑的朋友咨詢深圳億金電子0755-27876565工作人員.
通過儀器測量也是一種方法,無源SMD晶振的四只貼片腳按對角線的方法測量電阻其中一個對角線是通的且和外殼相通,另一個對角線的電阻是無窮大.而四只貼片腳的有源晶振一般只有小于等于一只貼片腳是和外殼通的,另相同大小的有源晶振一般比無源晶振的重量重一點點,有的厚度也厚一點點.多于四只貼片腳的一般肯定是有源晶振了.
那么有源晶振和無源晶振在使用特點上有什么不同呢?有源晶振不需要DSP的內部振蕩器,信號質量好,比較穩定,而且連接方式相對簡單（主要是做好電源濾波,通常使用一個電容和電感構成的PI型濾波網絡,輸出端用一個小阻值的電阻過濾信號即可）,不需要復雜的配置電路.
