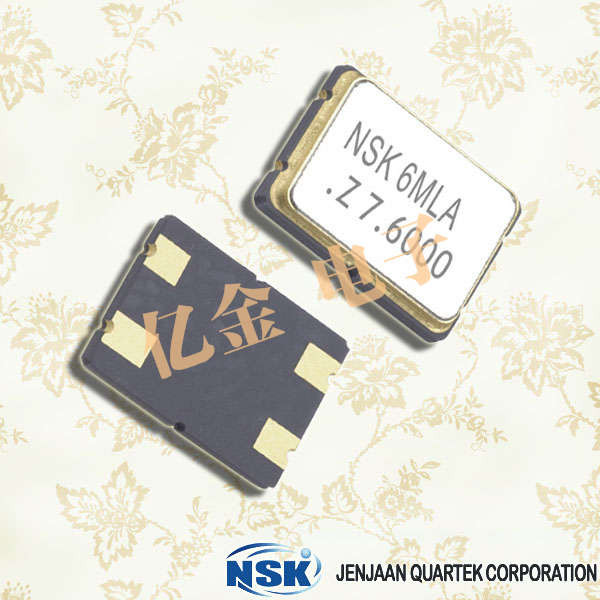

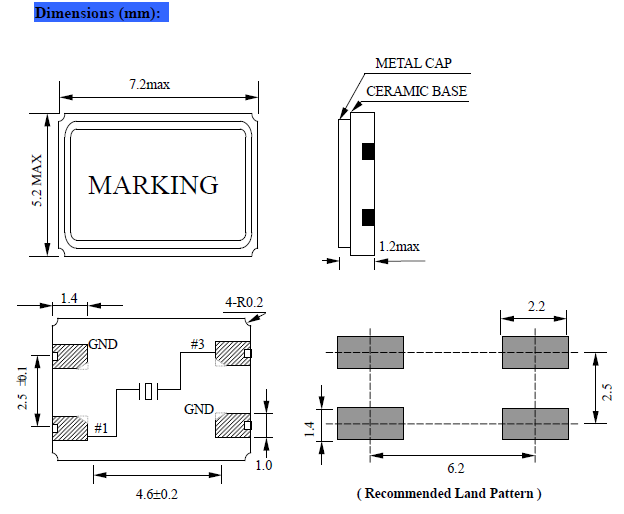

隨著電子科技的進步，使之以前大規模使用的插件晶振，都被小型，輕薄的貼片晶振所取代。 貼片晶振中有兩腳貼片晶振，四腳貼片晶振。津綻晶振,NXD-75型號晶振,7050四腳晶振是一款無源晶振，當我們使用四腳貼片晶振的時候通常會遇到如下情況，四腳貼片晶振不知道如何區分腳位。其實四腳無源晶振，只有兩個腳是功能腳，另外兩腳是懸空的，無需接入。四腳無源晶振，腳1通常都會有缺口，順時針往下數分別是1，2，3，4。無源晶振腳1和腳3接地，2腳和4腳無功能。
        臺灣津綻NSK晶體科技是專業的石英晶振,有源晶振,壓控振蕩器,陶瓷晶振,聲表面諧振器,貼片晶振制作商,公司創于臺灣1996年成立,創建品牌為【NSK】1997年在香港成立分公司,1998年在深圳成立分部,2001年到廣東省東莞市投資建廠,主要生產石英晶體諧振器,無源晶振,與石英晶體振蕩器,有源晶振,東冠生產線主要生產小尺寸SMD晶體系列.
        臺灣津綻NSK晶體主要生產產品為全系列石英晶體振蕩子即：石英晶體諧振器,(DIP晶體 SMD 晶體),石英晶體振蕩器 (SMD OSCILLATOR) 和石英晶體控制振蕩器 (SMD晶振 VCXO壓控晶振).
        臺灣津綻NSK晶體科技股份有限公司擁有超過 10 年以上的生產經驗,秉持著持續開發與專業技術支持,提供使用者最佳的解決方案及最好的服務質量.NSK是津綻石英科技股份有限公司于全球的銷售品牌,具有良好競爭性的價格及靈活快速的交貨管理.
        臺灣津綻NSK晶體的石英水晶振蕩子,陶瓷振動子,32.768K,時鐘晶體,壓電石英晶體產品被廣泛地運用在個人計算器、安全系統、通訊、無線應用、遙控單元和消費性電子產品等,并已陸續獲得國內外計算機及通訊大廠認可及使用.

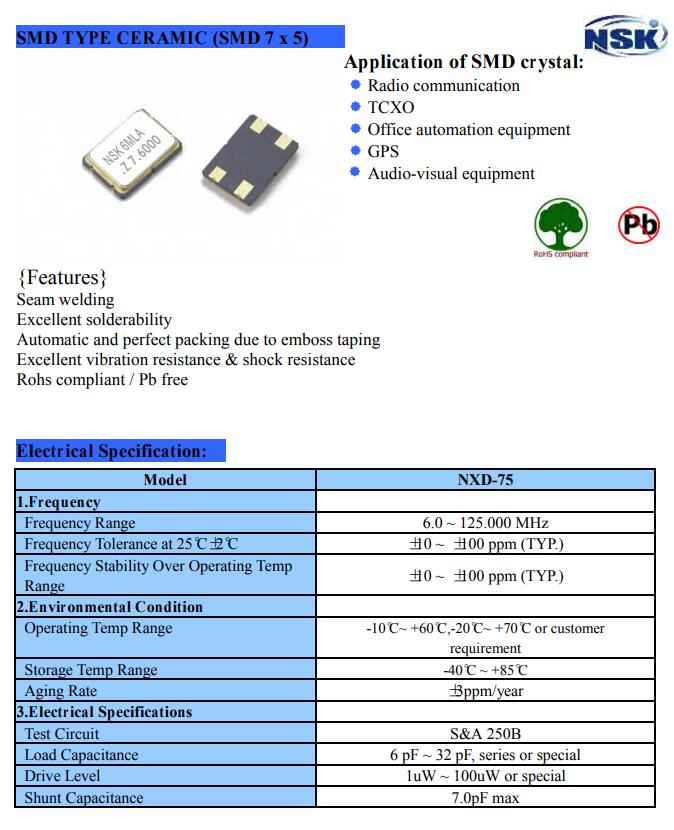

Model	NXD-75
1.Frequency
Frequency Range	6.0 ~ 125.000 MHz
Frequency Tolerance at 25°C±2°C	±10 ~ ±100 ppm (TYP.)
Frequency Stability Over Operating Temp Range	±10 ~ ±100 ppm (TYP.)
2.Environmental Condition
Operating Temp Range	-10°C~ +60°C,-20°C~ +70°C or customer
Storage Temp Range	-40°C ~ +85°C
Aging Rate	±3ppm/year
3.Electrical Specifications
Test Circuit	S&A 250B
Load Capacitance	6 pF ~ 32 pF, series or special
Drive Level	1uW ~ 100uW or special
Shunt Capacitance	7.0pF max

        津綻晶振,NXD-75型號晶振,7050四腳晶振
        1、抗沖擊晶振可能在某些條件下受到損壞。請勿使用受過沖擊的晶體，例如在貼裝過程中或跌落后使用。
        2、輻射避免照射晶體，因為在輻射環境中暴露可能會導致產品性能受到損害。
        3、化學制劑/PH值環境請勿在PH值范圍可能導致腐蝕或溶解產品或包裝材料的環境下使用或儲藏晶體。
        4、粘合劑請勿使用終端、組件、玻璃材料及氣相沉積材料的容易受腐蝕的膠粘劑，這樣可能導致降低產品性能。
        5、鹵化合物請勿在鹵素環境下使用晶體產品。在空氣中的氯氣內或封裝所用的金屬部件內，都有可能產生腐蝕。同時，請勿使用任何會釋放出鹵素氣體的樹脂。
        6、靜電請選擇導電材料封裝晶體。過高的靜電可能會損壞產品，注意抗靜電條件。請使用電焊槍和無高壓泄露的測量電路，并進行接地操作。
        7、機械振動對晶體的影響當晶體受到壓電揚聲器、喇叭、壓電蜂鳴器等周期性機械振動時，晶振的輸出幅度和頻率可能會受到影響。這種現象對通信器材和通信質量有影響。盡管在晶體設計時可以設計處理這種機械振動的影響，但我們仍然推薦事前檢查并按安裝指南進行操作。
