SPXO晶體振蕩器的小型化
來源：http://www.lnjyxx.com 作者：yijindz 2012年04月29
新聞來自于：深圳市億金電子有限公司發布
大多數人認為在電子產品中，SPXO石英晶體振蕩器是一種僅僅將晶體諧振器與發振電路集成化，所以人們認為它是最易碎的元件之一。這并不奇怪，因為振蕩器里的石英晶體諧振器是由一個很大的結晶體組成的，就像一個大的圓空晶體被金屬夾固定在一個金屬殼里。這種結構不能耐受高出50～100 g太多的振動強度。石英晶體振蕩器不進行溫度補償、溫度控制的最簡單的晶體振蕩器，由于SPXO屬于中小型特別用于時鐘用途和大型臺式儀器類似的設備，但不太適用于對高振動性要求很高的應用領域，如掌上電腦和軍需設備。在這些設備中，加速度達到千個甚至萬個g。很明顯，一般的晶體結構在此類應用中是不合適的。
隨著時代的發展石英晶體振蕩器也有了新的改革不斷追求小型化。伴隨著石英晶體化學工藝的進步，小型化在1970年邁出了關鍵的一步。這種新的處理工藝來自曾用于硅工業的一些技術，能夠精確地磨制出小于1mm尺寸的石英/晶體，并能精確到幾微米。在小型化進程中很重要的另一步是將晶體牢牢固定于一個粗糙機架的陶瓷封裝技術得到發展。由此，這種制造與構造工藝成為了石英晶體小型化不成文的標準。

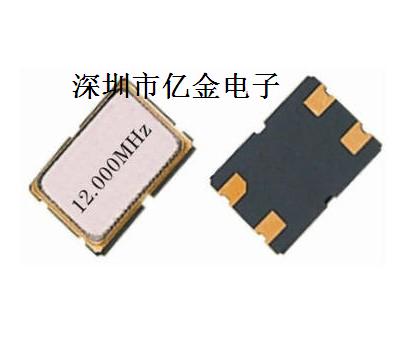

.jpg)
億金電子研發部已研究出這類小型化石英晶振蕩器,還得出結論小尺寸振蕩器的小型化給電子行業帶來了額外的好處，大大提高了它們沖擊與振動的耐受性。因為尺寸小，諧振器質量較低，也因此對諧振器的力也較小。茲或更高。諧振器的最低彎曲型頻率狀態可達幾千赫，如果使用強安裝材料，諧振器就不會因為加速度太大掉下來，它會被牢牢固定在本來的位置上。由于它的小尺寸（短空白大小或短音叉齒）諧振器內的剪力很小，諧振器能抵抗高振動而不被破壞。
大多數人認為在電子產品中，SPXO石英晶體振蕩器是一種僅僅將晶體諧振器與發振電路集成化，所以人們認為它是最易碎的元件之一。這并不奇怪，因為振蕩器里的石英晶體諧振器是由一個很大的結晶體組成的，就像一個大的圓空晶體被金屬夾固定在一個金屬殼里。這種結構不能耐受高出50～100 g太多的振動強度。石英晶體振蕩器不進行溫度補償、溫度控制的最簡單的晶體振蕩器，由于SPXO屬于中小型特別用于時鐘用途和大型臺式儀器類似的設備，但不太適用于對高振動性要求很高的應用領域，如掌上電腦和軍需設備。在這些設備中，加速度達到千個甚至萬個g。很明顯，一般的晶體結構在此類應用中是不合適的。
隨著時代的發展石英晶體振蕩器也有了新的改革不斷追求小型化。伴隨著石英晶體化學工藝的進步，小型化在1970年邁出了關鍵的一步。這種新的處理工藝來自曾用于硅工業的一些技術，能夠精確地磨制出小于1mm尺寸的石英/晶體，并能精確到幾微米。在小型化進程中很重要的另一步是將晶體牢牢固定于一個粗糙機架的陶瓷封裝技術得到發展。由此，這種制造與構造工藝成為了石英晶體小型化不成文的標準。 億金電子研發部已研究出這類小型化石英晶振蕩器,還得出結論小尺寸振蕩器的小型化給電子行業帶來了額外的好處，大大提高了它們沖擊與振動的耐受性。因為尺寸小，諧振器質量較低，也因此對諧振器的力也較小。茲或更高。諧振器的最低彎曲型頻率狀態可達幾千赫，如果使用強安裝材料，諧振器就不會因為加速度太大掉下來，它會被牢牢固定在本來的位置上。由于它的小尺寸（短空白大小或短音叉齒）諧振器內的剪力很小，諧振器能抵抗高振動而不被破壞。
