CTS精講藍牙設備選型頻率控制產品晶振解決方案
來源：http://www.lnjyxx.com 作者：億金晶振 2020年07月11
CTS精講藍牙設備選型頻率控制產品晶振解決方案.
頻率控制產品的選型往往相當麻煩,不管是藍牙模塊還是其他設備也一樣,這并不像我們平時見到的那樣采購拿著參數去選擇價格較低一家的產品來購買,但是大家忽略了很大的一個細節,那就是參數怎么來的;所以晶振選型的第一步的工程設計人員確定需要的參數,是要溫補晶振,壓控晶振還是無源晶振就是在這個時候決定的,這一步往往是最難的,只要參數有一點偏差就會影響設備或者模塊的性能.CTS就提供了一個藍牙設備選型解決方案,相信對大家會有所幫助.
對支持藍牙無線技術的產品的需求持續快速增長.家庭,辦公室和汽車中所連接設備的數量眾多,消除電纜雜亂的愿望使藍牙成為可行的解決方案.當今移動通信產品的功能也正在推動將這些設備鏈接到個人局域網的藍牙應用程序.
利用藍牙的產品多種多樣.PDA,打印機,計算機鍵盤和鼠標,耳機,游戲設備,路由器,條形碼掃描儀,照相機,手機,免提車載套件僅會刮傷采用藍牙無線技術的產品的表面.每天都在開發這項技術的新用途,從而導致更多產品支持藍牙.
簡單來說,藍牙是用來代替連接電子設備的電纜.具體地說,它是在2.4GHz的ISM頻帶中運行的短距離無線電模塊.藍牙協議旨在在嘈雜的頻率環境中且在短距離(10米)內運行,因此采用了跳頻方案以使鏈路更堅固.為避免干擾其他信號,無線鏈路在設備之間發送或接收數據流(或數據包)后迅速跳至新的頻率.
且看CTS是如何針對藍牙晶振研發產品的;隨著對無線應用程序需求的增長,許多公司正在生產提供藍牙技術解決方案的芯片組.這些芯片組中的大多數都需要一個外部計時設備,其形式為石英晶體,可以倍頻至2.4GHz頻帶.石英晶振需要尺寸小,可靠性高并提供足夠的頻率穩定性.

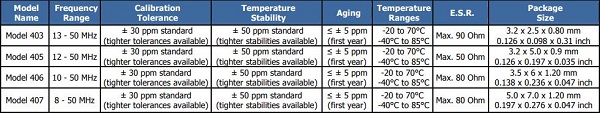

CTS403、405、406和407型是適用于藍牙應用的一系列晶體.基于陶瓷的封裝,具有各種尺寸的縫焊金屬蓋,可提供在藍牙環境下工作所需的性能.典型的藍牙頻率為12、13、15.36、16、24、26和32MHz,以基本共振模式運行.用戶定義工作溫度范圍,25℃時的頻率公差,在整個溫度范圍內的穩定性和負載電容.
根據上述文內容顯示來看,以及上圖中CTS提供的適用產品來看;在藍牙晶振上使用的晶振產品大都為無源晶振,并且頻點都比較低,最高也不過32M的樣子,精度都是在30pm,以及工作溫度方面極少要求具備耐高溫性能,尺寸方面現在應用最多的就是3225尺寸晶振,更小尺寸的也有應用,5032尺寸的就用得比較少了,甚至是沒有,畢竟現在電子產品小型化已經成為主要發展趨勢.
故而,藍牙晶振應當選型3225尺寸及更小尺寸的12、13、15.36、16、24、26和32MHz的小型無源貼片晶振最為合適.也切合藍牙模塊的功能特性需求.
CTS精講藍牙設備選型頻率控制產品晶振解決方案.
頻率控制產品的選型往往相當麻煩,不管是藍牙模塊還是其他設備也一樣,這并不像我們平時見到的那樣采購拿著參數去選擇價格較低一家的產品來購買,但是大家忽略了很大的一個細節,那就是參數怎么來的;所以晶振選型的第一步的工程設計人員確定需要的參數,是要溫補晶振,壓控晶振還是無源晶振就是在這個時候決定的,這一步往往是最難的,只要參數有一點偏差就會影響設備或者模塊的性能.CTS就提供了一個藍牙設備選型解決方案,相信對大家會有所幫助.
利用藍牙的產品多種多樣.PDA,打印機,計算機鍵盤和鼠標,耳機,游戲設備,路由器,條形碼掃描儀,照相機,手機,免提車載套件僅會刮傷采用藍牙無線技術的產品的表面.每天都在開發這項技術的新用途,從而導致更多產品支持藍牙.
簡單來說,藍牙是用來代替連接電子設備的電纜.具體地說,它是在2.4GHz的ISM頻帶中運行的短距離無線電模塊.藍牙協議旨在在嘈雜的頻率環境中且在短距離(10米)內運行,因此采用了跳頻方案以使鏈路更堅固.為避免干擾其他信號,無線鏈路在設備之間發送或接收數據流(或數據包)后迅速跳至新的頻率.
且看CTS是如何針對藍牙晶振研發產品的;隨著對無線應用程序需求的增長,許多公司正在生產提供藍牙技術解決方案的芯片組.這些芯片組中的大多數都需要一個外部計時設備,其形式為石英晶體,可以倍頻至2.4GHz頻帶.石英晶振需要尺寸小,可靠性高并提供足夠的頻率穩定性.
CTS403、405、406和407型是適用于藍牙應用的一系列晶體.基于陶瓷的封裝,具有各種尺寸的縫焊金屬蓋,可提供在藍牙環境下工作所需的性能.典型的藍牙頻率為12、13、15.36、16、24、26和32MHz,以基本共振模式運行.用戶定義工作溫度范圍,25℃時的頻率公差,在整個溫度范圍內的穩定性和負載電容.
故而,藍牙晶振應當選型3225尺寸及更小尺寸的12、13、15.36、16、24、26和32MHz的小型無源貼片晶振最為合適.也切合藍牙模塊的功能特性需求.
CTS精講藍牙設備選型頻率控制產品晶振解決方案.
