晶振應用小結:這些類型的產品比較適合門禁系統.
是的,社會的智能化在加速,一切都在向去人工化的方向發展,相信在不久的將來,在日常生活中已經不需要去做太多瑣碎的事,只管安心享受生活即可;沒錯,這是全世界人類的一種期望,但是社會智能化也會存在很多的問題,比如系統不完善,存在漏洞等,最重要的還是安全問題,門禁系統就在這樣的背景下誕生,它以進口晶振作為各模塊時鐘源,可實現人臉識別,指紋識別,圖像分析等一系列的人員身份驗證工作,在一定程度上提升了安全系數.
前段時間在查看資料的時候在愛普生官網上有看到一篇關于門禁系統要使用的晶振產品的選型方案,并且還推出了自身的一些適用性產品,具體如下表所示:

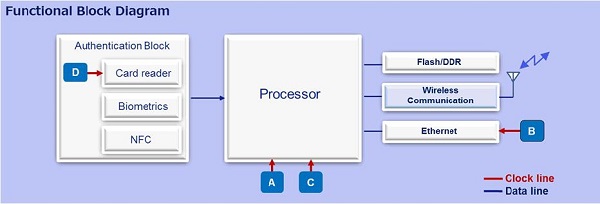

一套完整的門禁系統共分為三個模塊;這首先自然是前端模塊,所謂的前端也就是人臉識別,圖像識別,指紋采集,NFC等,其二就是處理器模塊,其三就是數據傳輸模塊了,包含無線,藍牙等等無線或有線傳輸系統,有人會采用DDR,這可以達到雙倍數據傳輸速率.
從上述愛普生提供的可適用產品來看,門禁系統中主要的使用的晶振產品包含無源晶體,有源晶振,以及32.768K系列晶振;其中無源晶振主要使用的是3225封裝的以及2016封裝的;主要是應用于帶振蕩電路的處理器.
而石英晶體振蕩器的話就要分兩個模塊的應用了;一個是不帶振蕩電路的處理器,還有一個就是無振蕩電路的RF-ID-IC,在這一模塊上應用的還有一種產品,那就是可編程振蕩器,這種產品極少有廠家生產;在MCU上的時鐘定位愛普生推薦的是實時時鐘晶體單位,當然也可以使用表晶32.768K晶振產品來做替換.
是的,社會的智能化在加速,一切都在向去人工化的方向發展,相信在不久的將來,在日常生活中已經不需要去做太多瑣碎的事,只管安心享受生活即可;沒錯,這是全世界人類的一種期望,但是社會智能化也會存在很多的問題,比如系統不完善,存在漏洞等,最重要的還是安全問題,門禁系統就在這樣的背景下誕生,它以進口晶振作為各模塊時鐘源,可實現人臉識別,指紋識別,圖像分析等一系列的人員身份驗證工作,在一定程度上提升了安全系數.
| 類別 | 模型 | 頻率,特征 | 目的 |
| ProgrannablOSC |
SG-8003CG SG-8003CE |
8MHz,16MHz,24MHz,可編程 | 無振蕩電路的處理器 |
| 水晶OSC(SPXO) | SG-210STF | 8MHz,16MHz,24MHz,高穩定性 | 無振蕩電路的處理器 |
| 兆赫晶體 |
FA-238 FA-128 |
16MHz,24MHz | 帶有振蕩電路的處理器 |
| 兆赫晶體 | FA-238 | 25.0兆赫 | 帶有振蕩電路的Ethernet-IC |
| 水晶OSC(SPXO) |
SG-210SEH SG-210SDH SG-210SCH |
125MHz,高穩定性 | 以太網IC,無振蕩電路 |
|
實時時鐘 (晶體單位) |
RX8010SJ | 32.768kHz,I2C接口,低功耗 | 無振蕩電路的MCU |
|
實時時鐘 (晶體單位) |
RX-8803LC | 32.768kHz,I2C接口,內置DTCXO,高穩定性 | 無振蕩電路的MCU |
|
實時時鐘 (晶體單位) |
RX-4803LC | 32.768kHz,SPI接口,內置DTCXO,高穩定性 | 無振蕩電路的MCU |
|
實時時鐘 (晶體單位) |
RX6110SA | 32.768kHz,SPI和I2C接口,內置DTCXO,高穩定性 | 無振蕩電路的MCU |
| 可編程OSC |
SG-8003CG SG-8003CE |
13.56MHz,可編程 | 無振蕩電路的RF-ID-IC |
| 水晶OSC(SPXO) | SG-210STF | 13.56MHz,高穩定性 | 無振蕩電路的RF-ID-IC |
| 兆赫晶體 | FA-238V | 13.56MHz的 | 帶振蕩電路的RF-ID-IC |
從上述愛普生提供的可適用產品來看,門禁系統中主要的使用的晶振產品包含無源晶體,有源晶振,以及32.768K系列晶振;其中無源晶振主要使用的是3225封裝的以及2016封裝的;主要是應用于帶振蕩電路的處理器.
而石英晶體振蕩器的話就要分兩個模塊的應用了;一個是不帶振蕩電路的處理器,還有一個就是無振蕩電路的RF-ID-IC,在這一模塊上應用的還有一種產品,那就是可編程振蕩器,這種產品極少有廠家生產;在MCU上的時鐘定位愛普生推薦的是實時時鐘晶體單位,當然也可以使用表晶32.768K晶振產品來做替換.
